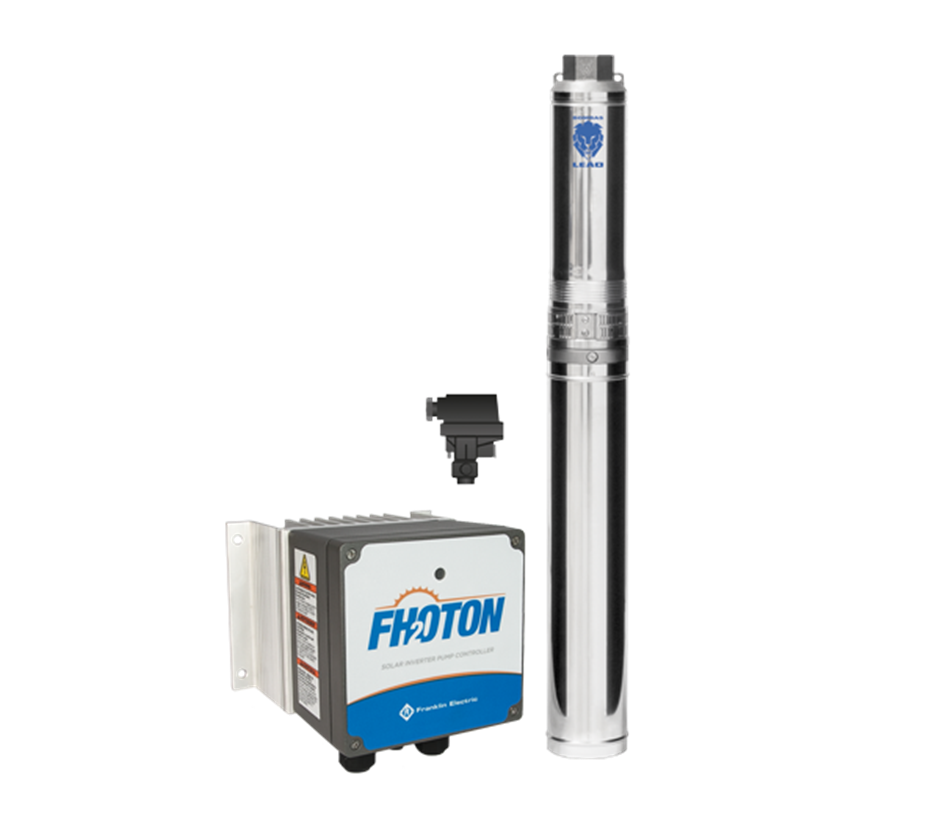

Fhoton SolarPak
Fhoton SolarPak
Sistema que utiliza o sol para gerar energia elétrica e bombear água.
Desenvolvido com o reconhecido know-how e garantia de qualidade Bombas Leão, o Fhoton SolarPak é um sistema inovador de bombeamento de água, ideal para aplicações onde não há disponibilidade de rede elétrica ou a rede existente não é confiável e ainda onde se deseja utilizar energia renovável e gratuita.
-
Como funciona
Os painéis solares fotovoltaicos coletam os fótons da luz solar e os convertem em corrente elétrica, que é transmitida ao Fhoton Drive (unidade de controle). O Fhoton Drive aciona a motobomba buscando sempre a máxima potência produzida pelos painéis e, adicionalmente, também protege o sistema contra potenciais condições adversas.
Aplicações Gerais
O Fhoton SolarPak é desenvolvido para aplicações com motobombas submersas de 4”.
- Abastecimento de água para gado
- Abastecimento de caixas d’água
- Abastecimento de água para residências, sítios e fazendas
- Abastecimento de água para agricultura
- Fontes e cascatas
- Abastecimento de água para comunidades
- Projetos de energia renovável
Proteções
O Fhoton SolarPak possui sistema de diagnóstico e proteção interna contra condições potencialmente prejudiciais, tais como:
- Picos de tensão
- Baixa carga
- Baixa tensão
- Bomba travada
- Circuito aberto
- Curto circuito
- Superaquecimento da unidade de controle
- Operação sem água (a seco)
- Polaridade CC Invertida
Principais Características
- Motor elétrico trifásico 100 V (0.55 kW) e 220 V (1.1 kW)
- Sistema que busca a máxima eficiência de bombeamento
- Motobomba de alta tecnologia e reconhecida durabilidade
- Estrutura com grau de proteção IP66, Nema 4, com máxima proteção para ambientes internos e externos e contra danos causados por animais, insetos, sujeira, entre outros.
- Conexões de entrada de corrente contínua (CC) e saída corrente alternada (CA)
- Indicação do status de operação através de LED
- Terminal previsto para comunicação de dados adicionais
- Sistema de otimização do ponto de operação para maximizar a eficiência da entrada de potência (MPPT - Max Power Point Tracking)
- Partida suave, evitando golpe de aríete no acionamento do sistema
- Fácil instalação
- Possui sistema de diagnóstico e proteção
Relacionados
-
Sistema Fhoton™ SolarPak Modelo Potência Ø
RecalqueCódigo (kW) (cv) FHOTON SP 4R1IA-19 0.55kW 0.55 3/4 1 1/2" BSP 87508159-00 FHOTON SP 4R3RIA-11 0.55kW 0.55 3/4 1 1/2” BSP 87508160-00 FHOTON SP 4R5IA-07 0.55kW 0.55 3/4 1 1/2” BSP 87508161-00 FHOTON SP 4R3RIA-23 1.1kW 1.1 1,5 1 1/2” BSP 87508158-00 FHOTON SP 4R5IA-09 1.1kW 1.1 1,5 1 1/2” BSP 87508162-00 Estrutura para Fixação dos Painéis Modelo Código Estrutura Metálica para 3 Painéis 87508247-00 Estrutura Metálica para 4 Painéis 87508248-00 Estrutura Metálica para 5 Painéis 87508249-00 Painel Solar Descrição Código Módulo Fotovoltaico 60 Cel. 260W 87209409-00 -
FHOTON SP 4R1IA-19 0.55 kW Altura Manométrica (m.c.a.) Potência (W) 200 300 400 500 600 700 800 900 1000 1100 1200 Vazão (m3/h) 10 0,97 1,16 1,31 1,44 1,55 1,66 1,75 1,85 1,93 2,01 2,1 20 0,79 1 1,16 1,3 1,42 1,54 1,64 1,74 1,83 1,91 2 30 0,55 0,82 1,01 1,16 1,3 1,41 1,52 1,62 1,71 1,8 1,89 40 0,17 0,61 0,84 1,01 1,15 1,28 1,4 1,5 1,6 1,69 1,78 50 0,3 0,64 0,84 1 1,14 1,26 1,37 1,48 1,57 1,66 60 0,38 0,65 0,84 0,99 1,12 1,24 1,35 1,45 1,54 70 0,42 0,65 0,82 0,97 1,1 1,21 1,32 1,42 80 0,43 0,64 0,81 0,95 1,07 1,18 1,29 90 0,16 0,42 0,62 0,78 0,92 1,04 1,15 100 0,17 0,41 0,6 0,75 0,89 1 110 0,17 0,39 0,57 0,72 0,85 120 0,16 0,36 0,53 0,68 130 0,14 0,33 0,5 140 0,11 0,3 FHOTON SP 4R3RIA-11 0.55 kW Altura Manométrica (m.c.a.) Potência (W) 200 300 400 500 600 700 800 900 1000 1100 1200 Vazão (m3/h) 10 1,85 2,27 2,6 2,89 3,14 3,37 3,58 3,78 3,96 4,14 20 1,27 1,81 2,2 2,51 2,78 3,02 3,24 3,45 3,64 3,82 3,99 30 1,25 1,73 2,09 2,38 2,65 2,88 3,1 3,3 3,49 3,67 40 0,28 1,15 1,6 1,94 2,23 2,49 2,72 2,93 3,13 3,32 50 0,27 1,01 1,43 1,77 2,06 2,31 2,54 2,75 2,95 60 0,14 0,81 1,24 1,57 1,86 2,11 2,34 2,55 70 0,57 1 1,34 1,63 1,89 2,12 80 0,28 0,74 1,09 1,39 1,64 90 0,44 0,8 1,11 FHOTON SP 4R5IA-07 0.55 kW Altura Manométrica (m.c.a.) Potência (W) 200 300 400 500 600 700 800 900 1000 1100 1200 Vazão (m3/h) 10 2,63 3,34 3,9 4,36 4,76 5,13 5,47 5,79 6,09 6,37 6,64 20 1,97 2,74 3,31 3,79 4,21 4,59 4,93 5,25 5,55 5,84 30 1,16 2,06 2,67 3,18 3,61 4 4,35 4,68 4,99 40 0,08 1,26 1,96 2,5 2,96 3,36 3,73 4,07 50 0,28 1,14 1,76 2,25 2,68 3,07 60 0,19 0,91 1,47 1,94 70 0,59 FHOTON SP 4R3RIA-23 1.1 kW Altura Manométrica (m.c.a.) Potência [W] 600 800 1000 1200 1400 1600 1800 1900 Vazão [m3/h] 20 2,02 2,41 2,73 3,01 3,27 3,5 3,71 3,82 40 1,55 2 2,35 2,65 2,92 3,17 3,39 3,5 60 0,99 1,54 1,95 2,28 2,56 2,82 3,06 3,17 80 0,07 1,03 1,51 1,88 2,19 2,46 2,71 2,83 100 0,37 1,02 1,45 1,79 2,09 2,36 2,48 120 0,43 0,97 1,37 1,7 1,98 2,11 140 0,42 0,9 1,27 1,59 1,73 160 0,38 0,82 1,17 1,32 180 0,31 0,72 0,89 FHOTON SP 4R5IA-09 1.1 kW Altura Manométrica (m.c.a.) Potência (W) 600 800 1000 1200 1400 1600 1800 1900 Vazão (m³/h) 10 3,81 4,58 5,22 5,78 6,28 6,74 7,17 20 2,96 3,85 4,55 5,15 5,68 6,16 6,6 7,02 30 1,96 3,06 3,85 4,5 5,06 5,56 6,02 6,45 40 0,47 2,18 3,09 3,81 4,41 4,95 5,43 5,88 50 1,11 2,27 3,08 3,74 4,31 4,82 5,29 60 1,34 2,3 3,03 3,65 4,19 4,68 70 0,15 1,44 2,28 2,95 3,54 4,05 80 0,43 1,46 2,22 2,86 90 0,54 1,44
