Modelos CPATL
Modelos CPATL
Painéis de Comando

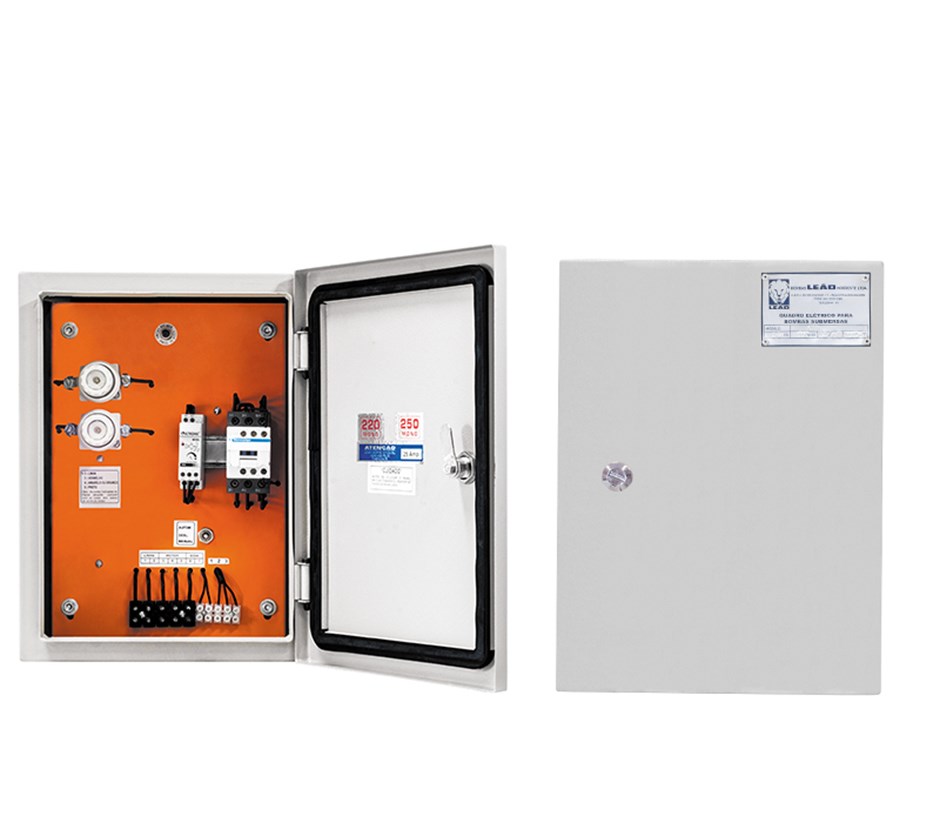

Painéis de comando monofásico com acionamento por partida direta.
-
Aplicações Gerais
- Utilizados para partida de motores elétricos submersíveis exclusivamente com tensões monofásicas.
Detalhes Técnicos
- Projetados para tensões monofásicas 220V ou 250V, disponíveis nas versões:
- CPATL MO - Armário termoplástico, disjuntores, contatores, reles de sobrecarga, chave automático-manual, bornes para boia, rele de tempo e Capacitores;
- CPATL MO4 - Armário termoplástico, disjuntores, contatores, reles de sobrecarga, chave automático-manual, bornes para boia, rele de tempo, Capacitores, rele de nível e eletrodos.
-
Modelo CPATL MO
CPATL MO Modelo Potência
(cv)Painel de Comando Monofásico 22MO 25MO Código Código CPATL MO 0,5 87503707-00 87503709-00 0,7 87503711-00 87503713-00 1 87503715-00 87503717-00 1,5 87503737-00 87503739-00 2 87503721-00 87503722-00 2,5 87503741-00 87503743-00 3 87503723-00 87503725-00 3,5 87503745-00 87503747-00 4 87503727-00 87503729-00 4,5 87503749-00 87503751-00 * 5 - 87503731-00 5,5 87503753-00 87503755-00 6 87503733-00 87503735-00 - * É necessário diferenciar o diâmetro do equipamento. Vide tabelas abaixo:
Modelo Potência
(cv)Painel de Comando Monofásico - 4’’ 22MO Código CPATL4 MO 5 87503703-00 - CPATL4 MO – Recomendado para motores submersos de 4” com potência de 5cv.
Modelo Potência
(cv)Painel de Comando Monofásico - 6’’ 22MO Código CPATL6 MO 5 87503705-00 - CPATL6 MO – Recomendado para motores submersos de 6” com potência de 5cv.
- Modelos CPATL MO por armário termoplástico, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, relé de tempo e capacitores.
Modelo CPATL MO4
CPATL MO4 Modelo Potência
(cv)Painel de Comando Monofásico 22MO 25MO Código Código CPATL MO4 0,5 87503708-00 87503710-00 0,7 87503712-00 87503714-00 1 87503716-00 87503718-00 1,5 87503738-00 87503740-00 2 87503720-00 87503719-00 2,5 87503742-00 87503744-00 3 87503724-00 87503726-00 3,5 87503746-00 87503748-00 4 87503728-00 87503730-00 4,5 87503750-00 87503752-00 * 5 - 87503732-00 5,5 87503754-00 87503756-00 6 87503734-00 87503736-00 - * É necessário diferenciar o diâmetro do equipamento. Vide tabelas abaixo:
Modelo Potência
(cv)Painel de Comando Monofásico - 4’’ 22MO Código CPATL4 MO4 5 87503704-00 - CPATL4 MO4 – Recomendado para motores submersos de 4” com potência de 5cv.
Modelo Potência
(cv)Painel de Comando Monofásico - 6’’ 22MO Código CPATL6 MO4 5 87503706-00 - CPATL6 MO4 – Recomendado para motores submersos de 6” com potência de 5cv.
- Modelos CPATL MO4 são compostos por armário termoplástico, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, relé de tempo, capacitores, relé de nível e eletrodos.
