Modelos CCA
Modelos CCA

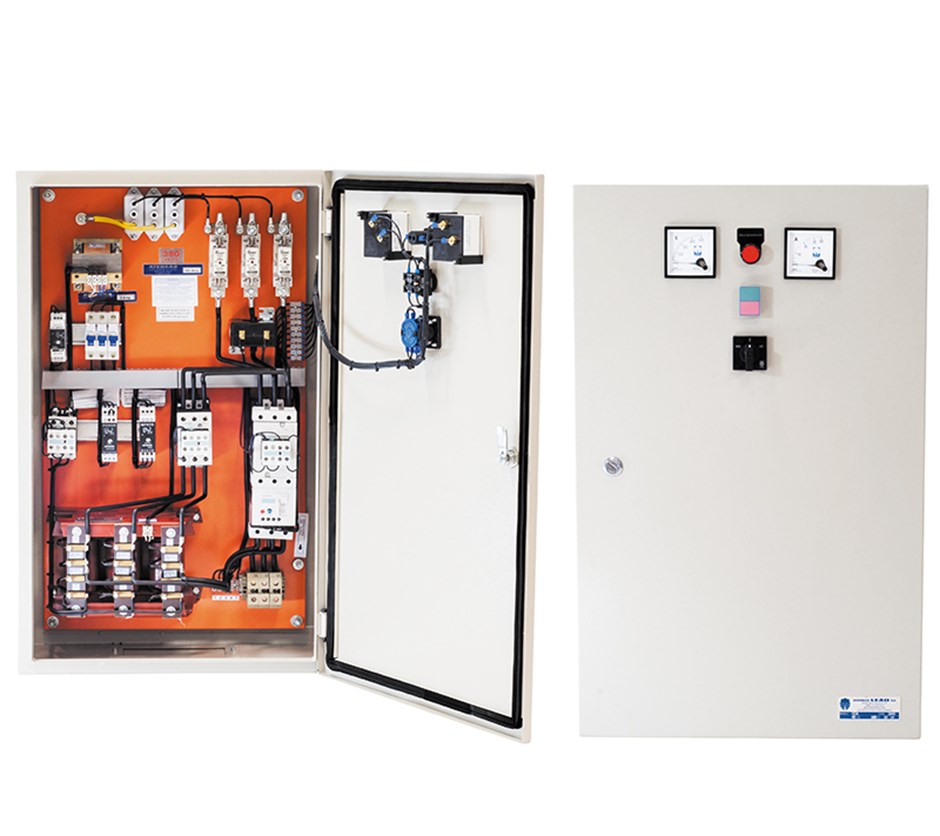

Painéis de Comando
Painéis de comando e acionamento com partida reduzida compensada.
-
Aplicações Gerais
- Utilizado para partida reduzida de motores elétricos submersíveis com tensões trifásicas para potências de 10 a 100cv.
Detalhes Técnicos
- Projetados para comando e acionamento com tensão reduzida na partida em 80% de motores elétricos trifásicos utilizados em conjuntos motobombas, a fim de reduzir a corrente de arranque e sobrecarga na linha de alimentação, deixando o motor com conjugado suficiente para partida.
- Disponíveis nas versões:
- CCA S – 220V: Armário de aço, fusíveis, disjuntores, contatores, rele de sobrecarga, chave automático-manual, bornes para boia, amperímetro, voltímetro, sinaleiro, rele de tempo, botoeira, autotransformador, transformador de corrente e rele falta de fase;
- CCA S – 380V e 440V (potências entre 10 a 15cv): Armário de aço, disjuntores, contatores, rele de sobrecarga, chave automático-manual, bornes para boia, amperímetro, voltímetro, sinaleiro, rele de tempo, botoeira, autotransformador, transformador de corrente, transformador potencial e rele falta de fase;
- CCA S – 380V e 440V (potências entre 16 a 100cv): Armário de aço, fusíveis, disjuntores, contatores, rele de sobrecarga, chave automático-manual, bornes para boia, amperímetro, voltímetro, sinaleiro, rele de tempo, botoeira, autotransformador, transformador de corrente, transformador potencial e rele falta de fase;
- CCA S7 – 220V: Armário de aço, fusíveis, disjuntores, contatores, rele de sobrecarga, chave automático-manual, bornes para boia, amperímetro, voltímetro, sinaleiro, rele de tempo, botoeira, autotransformador, transformador de corrente, rele falta de fase, rele de nível e eletrodos;
- CCA S7 – 380V e 440V (potências entre 10 a 15cv): Armário de aço, disjuntores, contatores, rele de sobrecarga, chave automático-manual, bornes para boia, amperímetro, voltímetro, sinaleiro, rele de tempo, botoeira, autotransformador, transformador de corrente, transformador potencial, rele falta de fase, rele de nível e eletrodos;
- CCA S7 – 380V e 440V (potências entre 16 a 100cv): Armário de aço, fusíveis, disjuntores, contatores, rele de sobrecarga, chave automático-manual, bornes para boia, amperímetro, voltímetro, sinaleiro, rele de tempo, botoeira, autotransformador, transformador de corrente, transformador potencial, rele falta de fase, rele de nível e eletrodos.
-
Modelo CCA S
CCA S Modelo Potência
(cv)Painel de Comando Trifásico 22TR 38TR 44TR Código Código Código CCA S 10 87503864-00 87503865-00 87503866-00 11 87503867-00 87503868-00 87503869-00 12 87503870-00 87503871-00 87503872-00 13 87503873-00 87503874-00 87503875-00 14 87503876-00 87503877-00 87503878-00 15 87503879-00 87503880-00 87503881-00 16 87503882-00 87503883-00 87503884-00 17 87503885-00 87503886-00 87503887-00 18 87503888-00 87503889-00 87503890-00 19 87503891-00 87503892-00 87503893-00 20 87503894-00 87503895-00 87503896-00 22,5 87503945-00 87503946-00 87503947-00 25 87503897-00 87503898-00 87503899-00 27,5 87503948-00 87503949-00 87503950-00 30 87503900-00 87503901-00 87503902-00 32,5 87503951-00 87503952-00 87503953-00 35 87503903-00 87503904-00 87503905-00 37,5 87503954-00 87503955-00 87503956-00 40 87503906-00 87503907-00 87503908-00 45 87503909-00 87503910-00 87503911-00 50 87503912-00 87503913-00 87503914-00 55 87503915-00 87503916-00 87503917-00 60 87503918-00 87503919-00 87503920-00 65 87503921-00 87503922-00 87503923-00 70 87503924-00 87503925-00 87503926-00 75 87503927-00 87503928-00 87503929-00 80 87503930-00 87503931-00 87503932-00 85 87503933-00 87503934-00 87503935-00 90 87503936-00 87503937-00 87503938-00 95 87503939-00 87503940-00 87503941-00 100 87503942-00 87503943-00 87503944-00 - Modelo CCA S - 22TR são compostos por armário de aço, fusíveis, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, amperímetro, voltímetro, sinaleiro, relé de tempo, botoeira, autotransformador, transformador corrente e relé falta de fase.
- Modelo CCA S - 38TR/44TR, entre 10cv a 15cv são compostos por armário de aço, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, amperímetro, voltímetro, sinaleiro, relé de tempo, botoeira, autotransformador, transformador corrente, transformador potencial e relé falta de fase.
- Modelo CCA S - 38TR/44TR, entre 16cv a 100cv são compostos por armário de aço, fusíveis, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, amperímetro, voltímetro, sinaleiro, relé de tempo, botoeira, autotransformador, transformador corrente, transformador potencial e relé falta de fase.
Modelo CCA S7
CCA S7 Modelo Potência
(cv)Painel de Comando Trifásico 22TR 38TR 44TR Código Código Código CCA S7 10 87503957-00 87503958-00 87503959-00 11 87503960-00 87503961-00 87503962-00 12 87503963-00 87503964-00 87503965-00 13 87503966-00 87503967-00 87503968-00 14 87503969-00 87503970-00 87503971-00 15 87503972-00 87503973-00 87503974-00 16 87503975-00 87503976-00 87503977-00 17 87503978-00 87503979-00 87503980-00 18 87503981-00 87503982-00 87503983-00 19 87503984-00 87503985-00 87503986-00 20 87503987-00 87503988-00 87503989-00 22,5 87504038-00 87504039-00 87504040-00 25 87503990-00 87503991-00 87503992-00 27,5 87504041-00 87504042-00 87504043-00 30 87503993-00 87503994-00 87503995-00 32,5 87504044-00 87504045-00 87504046-00 35 87503996-00 87503997-00 87503998-00 37,5 87504047-00 87504048-00 87504049-00 40 87503999-00 87504000-00 87504001-00 45 87504002-00 87504003-00 87504004-00 50 87504005-00 87504006-00 87504007-00 55 87504008-00 87504009-00 87504010-00 60 87504011-00 87504012-00 87504013-00 65 87504014-00 87504015-00 87504016-00 70 87504017-00 87504018-00 87504019-00 75 87504020-00 87504021-00 87504022-00 80 87504023-00 87504024-00 87504025-00 85 87504026-00 87504027-00 87504028-00 90 87504029-00 87504030-00 87504031-00 95 87504032-00 87504033-00 87504034-00 100 87504035-00 87504036-00 87504037-00 - Modelo CCA S7 - 22TR são compostos por armário de aço, fusíveis, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, amperímetro, voltímetro, sinaleiro, relé de tempo, botoeira, autotransformador, transformador corrente, relé falta de fase, relé de nível, eletrodos e para-raios.
- Modelo CCA S7 - 38TR/44TR, entre 10cv a 15cv são compostos por armário de aço, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, amperímetro, voltímetro, sinaleiro, relé de tempo, botoeira, autotransformador, transformador corrente, transformador potencial, relé falta de fase, relé de nível, eletrodos e para-raios.
- Modelo CCA S7 - 38TR/44TR, entre 16cv a 100cv são compostos por armário de aço, fusíveis, disjuntores, contatores, relé de sobrecarga, chave (A-M), bornes para boia, amperímetro, voltímetro, sinaleiro, relé de tempo, botoeira, autotransformador, transformador corrente, transformador potencial, relé falta de fase, relé de nível, eletrodos e para-raios.
