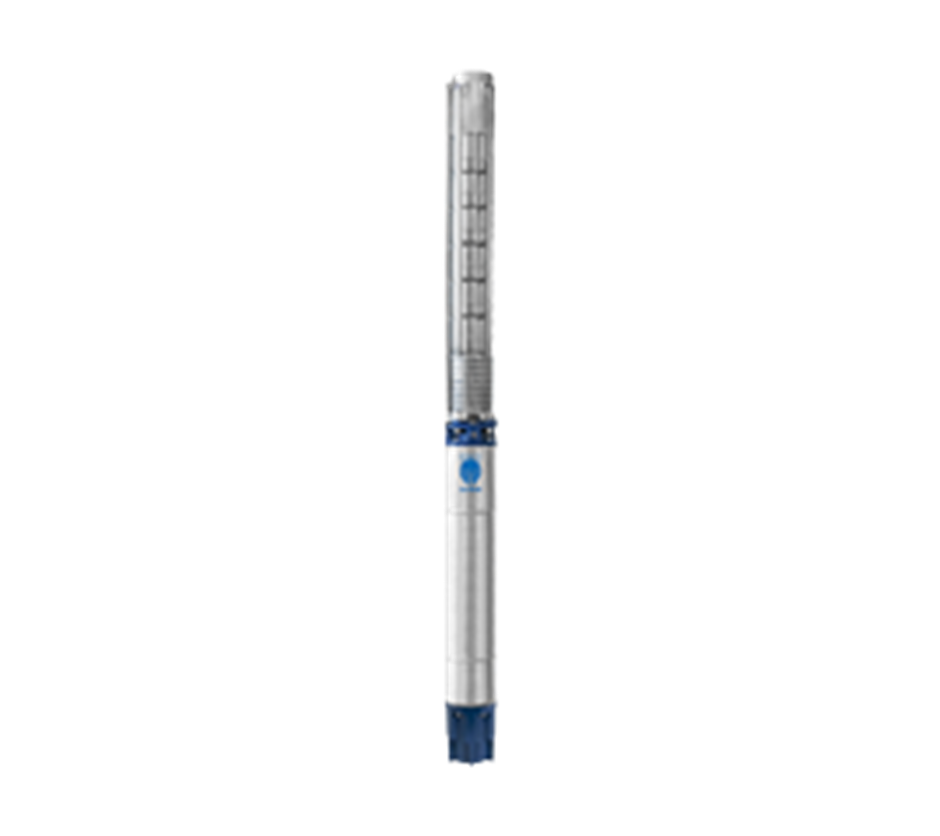

Modelo SS100
Modelo SS100
Motobombas Submersas 8"
Indicado para poços tubulares com diâmetro interno mínimo de 8”.
-
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são:
- Irrigação
- Sistemas de abastecimento municipal, civil, industrial
- Mineração
- Agricultura
- Pecuária
Detalhes Técnicos
Bombeador:
Indicado para poços tubulares com diâmetro interno mínimo de 8” para as séries SS100 e SS110, e 10” para as séries SS145, SS190 e SS260. Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente, garantindo a máxima confiabilidade do produto. Possui bocal de saída de 5” nas séries SS100 e SS110 e de 6” nas séries SS145, SS190 e SS260 com rosca BSP. Bombeador totalmente de aço inox.
Motores:
Motores elétricos submersos rebobináveis, trifásicos, 2 polos, 60 Hz, com grau de proteção IP 68, lubrificados com emulsão atóxica à base de água.
Temperatura máxima de operação: 50 ºC
Número máximo de partidas/hora: 10 -
Modelo SS100 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Trifásica Código Código 38TR 44TR 810 50 6 87601676-00 87601696-00 87601697-00 50 7 87601677-00 87601698-00 87601699-00 60 8 87601678-00 87601700-00 87601071-00 75 9 87601679-00 87601701-00 87601702-00 75 10 87601680-00 87601703-00 87601704-00 90 11 87601681-00 87601705-00 87601706-00 90 12 87601682-00 87601707-00 87601708-00 100 13 87601683-00 87601709-00 87601710-00 100 14 87601684-00 87601711-00 87601712-00 110 15 87601685-00 87601713-00 87601714-00 - Série 810 – motor norma NEMA (estriado).
- SS100: Corpo da válvula, corpo de sucção, corpo de estágio com difusores incorporados, rotores do bombeador,
- eixo, proteção do cabo elétrico, acoplamento, crivo e tirantes de fixação fabricados em aço inoxidável.
Modelo SS100 - Com Painel
Série Potência
(cv)Estágios Motobomba Trifásica Código Código Painel 38TR 44TR 810 50 6 87601734-00 87601735-00 SSL 50 7 87601736-00 87601737-00 SSL 60 8 87601738-00 87601739-00 SSL 75 9 87601740-00 87601741-00 SSL 75 10 87601742-00 87601743-00 SSL 90 11 87601744-00 87601745-00 SSL 90 12 87601746-00 87601747-00 SSL 100 13 87601748-00 87601749-00 SSL 100 14 87601750-00 87601751-00 SSL 110 15 87601752-00 87601753-00 SSL -
Modelo Potência
(cv)Estágios Características Hidráulicas Vazão (m3/h) 0 72 78 84 90 96 102 108 114 120 126 132 Altura Manométrica Total (m.c.a.) SS100-06 50 06 148 120 116 114 107 102 96 91 83 76 71 63 SS100-07 50 07 173 140 136 133 125 119 112 106 97 88 82 74 SS100-08 60 08 198 160 155 152 143 136 128 121 111 101 94 84 SS100-09 75 09 222 179 174 171 161 153 144 136 125 113 106 95 SS100-10 75 10 247 199 194 190 179 170 161 151 138 126 118 105 SS100-11 90 11 272 219 213 208 196 187 177 167 152 139 129 116 SS100-12 90 12 297 239 232 227 214 204 193 182 166 151 141 127 SS100-13 100 13 321 259 252 246 232 222 209 197 180 164 153 137 SS100-14 100 14 346 279 271 265 250 239 225 212 194 177 165 148 SS100-15 110 15 371 299 290 284 268 256 241 227 208 189 176 158 Modelo Potência
(cv)Estágios Peso (Kg) Ø mínimo
do Poço
(pol.)Dimensões (mm) Bombeador Motor Conjunto Ø M B C E F SS100-06 50 06 40 140 180 8" 182 194 1140 1221 2361 SS100-07 50 07 44 140 184 182 194 1140 1349 2489 SS100-08 60 08 48 156 204 182 194 1230 1477 2707 SS100-09 75 09 52 179 231 182 194 1340 1605 2945 SS100-10 75 10 55 179 234 182 194 1340 1733 3073 SS100-11 90 11 59 198 257 182 194 1470 1861 3331 SS100-12 90 12 63 198 261 182 194 1470 1989 3459 SS100-13 100 13 67 215 282 182 194 1560 2117 3677 SS100-14 100 14 71 215 286 182 194 1560 2245 3805 SS100-15 110 15 75 247 322 182 194 1740 2373 4113 - OBS.: As colunas E e F correspondem, respectivamente, aos diâmetros do bombeador e do motor. Os valores das colunas Peso, Ø, M, e C variam conforme a tensão do equipamento, sendo informado o valor máximo.
-
