Modelo S90
Modelo S90
Motobombas Submersas 8"

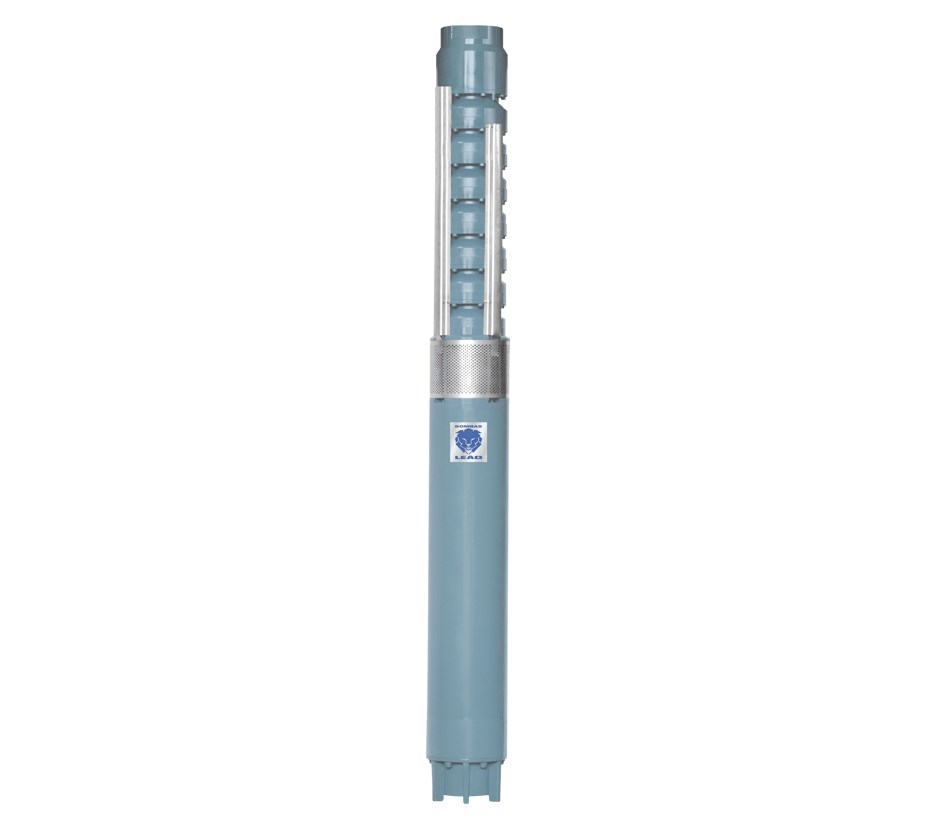

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
-
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 8” e para potências acima de 100cv, diâmetro mínimo de 10”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Acoplagem por sistema de chaveta;
- Rotor de fluxo semi-axial;
- Bocal de saída 5” com rosca BSP;
- Vazão: 60 a 110 m³/h;
- Altura Manométrica: 19 a 397 m.c.a.
-
Modelo S90 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Trifásica Código Código 22TR 38TR 44TR 2238 610 13 1 87500522-00 87501600-00 87501601-00 87501602-00 87501599-00 760 27,5 2 87500523-00 87501604-00 87501605-00 87501606-00 87501603-00 403 40 3 87500524-00 - 87501608-00 87501609-00 87501607-00 55 4 87500525-00 - 87501611-00 87501612-00 87501610-00 70 5 87500526-00 - 87501614-00 87501615-00 87501613-00 801 85 6 87500527-00 - 87501617-00 87501618-00 87501616-00 95 7 87500528-00 - 87501620-00 87501621-00 87501619-00 81N 110 8 87500529-01 - 87501622-00 87501623-00 - 125 9 87500530-01 - 87501626-00 87501627-00 - Modelo S90 - Com Painel
Série Potência
(cv)Estágios Motobomba Trifásica 22TR 38TR 44TR 2238 Painel Código Código Código 22TR 38TR 610 13 1 87507423-00 87507424-00 87507425-00 87507421-00 11087 87507422-00 10326 CPDT2 760 27,5 2 87507428-00 87507429-00 87507430-00 87507426-00 22191 87507427-00 20883 CCAS7 403 40 3 - 87507433-00 87507434-00 87507431-00 35503 87507432-00 32246 SSL 55 4 - 87507437-00 87507438-00 87507435-00 44262 87507436-00 38822 SSL 70 5 - 87507441-00 87507442-00 87507439-00 49480 87507440-00 39588 SSL 801 85 6 - 87507445-00 87507446-00 87507443-00 55440 87507444-00 47321 SSL 95 7 - 87507449-00 87507450-00 87507447-00 57463 87507448-00 51750 SSL 81N 110 8 - 87507451-00 87507452-00 - - - - SSL 125 9 - 87507455-00 87507456-00 - - - - SSL - Bombeador do modelo S90 é composto por: corpo de sucção, corpo de estágio, corpo de pressão e corpo da válvula de retenção de ferro fundido, rotor de bronze e eixo de aço inox.
-
Modelo Potência
(cv)Estágios Características Hidráulicas Peso (Kg) Ø
mínimo
do Poço
(pol.)Ø
RecalqueVazão (m³/h) 0 60 70 80 90 100 105 110 Altura Manométrica Total (m.c.a.) S90-01 610 13 1 42,5 28,5 27 25,5 23,5 21,5 20,5 19 104,4 8’’ 5’’ BSP S90-02 760 27,5 2 85 62 59,5 56,5 53,5 49 47 45 152,7 S90-03 403 40 3 126 98 94,5 91 87 81,5 78,5 75 223,3 S90-04 403 55 4 166 127 122,5 118 112 104 100 95,5 261 S90-05 403 70 5 206 161 155 149 141 130 125 116 271,3 S90-06 801 85 6 241 196 190 181 172 160 154 148 310,8 S90-07 801 95 7 284 225 217 207 196 183 175 167 321,6 S90-08 81N 110 8 314 261 252 242 229 213 205 196 404,5 S90-09 81N 125 9 340 289 277 265 251 232 221 208 414,5 - Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
-
