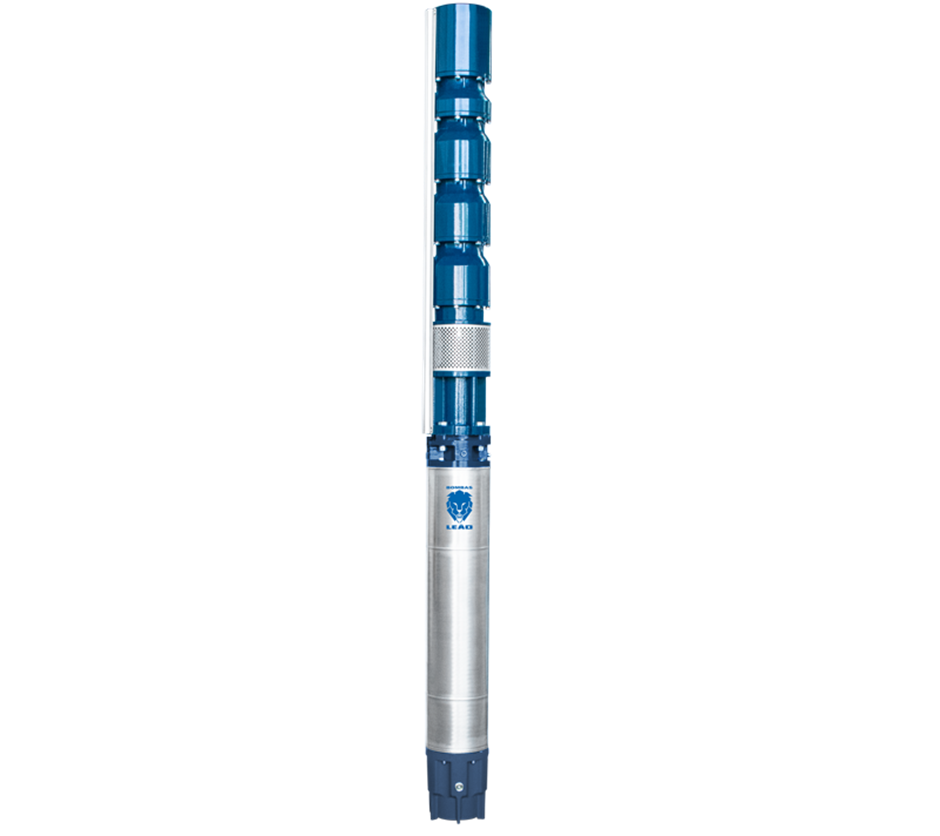

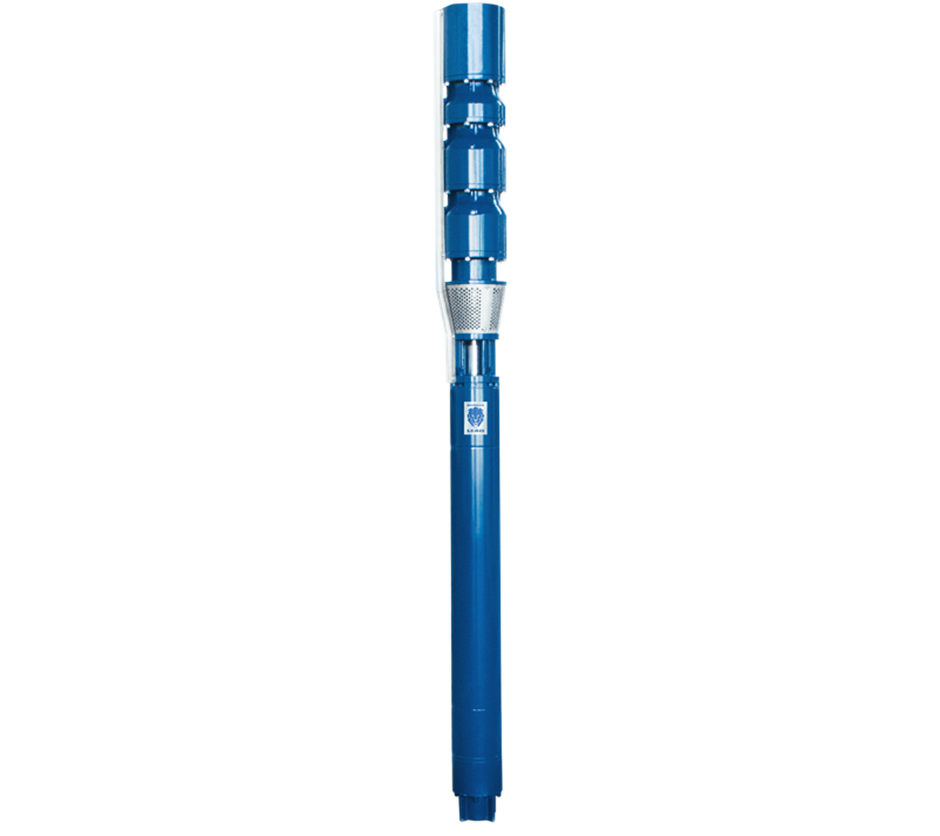

Modelo 8STS80
Modelo 8STS80
Motobombas Submersas 8"
Indicado para poços tubulares com diâmetro interno mínimo de 8”.
-
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são:
- Irrigação
- Sistemas de abastecimento municipal, civil, industrial
- Mineração
- Agricultura
- Pecuária
Detalhes Técnicos
Bombeador:
Indicado para poços tubulares com diâmetro interno mínimo de 8”. Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente, garantindo a máxima confiabilidade do produto.
Possui bocal de saída de 5” com rosca BSP.
Rotor fundido em aço inox.
Motores:
Motores elétricos submersos rebobináveis, trifásicos, 2 polos, 60 Hz, com grau de proteção IP 68, lubrificados com
emulsão atóxica à base de água.
Temperatura máxima de operação:
6” - 8STS80/8STS100/8STS120/8STS160: 40 ºC
8” - 8STS80/8STS100/8STS120/8STS160: 50 ºC
Número máximo de partidas/hora: 10 -
Modelo 8STS80 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Monofásica Motobomba Trifásica Código Código Código 22MO 25MO 44MO 22TR 38TR 22/38TR 44TR 610 8 1 (1B) 87507775-00 87508223-00 87508225-00 87508227-00 87508224-00 87508226-00 87508222-00 87508228-00 710 20 2 (1A,1B) 87507772-00 - - - 87507824-00 87507825-00 87507823-00 87507826-00 760 30 3 (2A, 1B) 87507776-00 - - - 87508237-00 87508238-00 87508236-00 87508239-00 770 40 4 (3A,1B) 87507777-00 - - - - 87508241-00 87508240-00 87508242-00 810 50 5 (4A,1B) 87507778-00 - - - - 87601995-00 - 87601994-00 810 60 6 (5A,1B) 87507779-00 - - - - 87601993-00 - 87601992-00 810 75 7 (7A) 87507780-00 - - - - 87601991-00 - 87601990-00 810 90 8 (8A) 87510770-00 - - - - 87602115-00 - 87602117-00 810 100 9 (9A) 87507781-00 - - - - 87601989-00 - 87601988-00 810 110 10 (10A) 87510771-00 - - - - 87602116-00 - 87602118-00 810 125 11 (11A) 87507782-00 - - - - - - 87601987-00 - Bombeador do modelo 8STS80 é composto por: corpo de sucção, corpo de estágio, corpo de pressão e corpo da válvula de retenção de ferro fundido, rotor de aço inox fundido e eixo de aço inox.
- *As letras “A” e “B” correspondem ao tipo de rotor presente em cada modelo. Ex.: O modelo 8STS80-03AB possui 02 rotores tipo A e 01 rotor tipo B. Os rotores possuem diâmetros diferentes. O rotor “A” tem diâmetro de 144,8 mm e Rotor “B” 132,8 mm.
Modelo 8STS80 - Com Painel
Série Potência
(cv)Estágios Motobomba Monofásica Motobomba Trifásica Código Painel Código Painel 22MO 25MO 44MO 22TR 38TR 44TR 610 8 1 (1B) 87507943-00 87507945-00 87507947-00 CPDMO 87507944-00 87507946-00 87507948-00 CPDT2 710 20 2 (1A,1B) - - - - 87507964-00 87507965-00 87507966-00 CCAS7 760 30 3 (2A, 1B) - - - - 87507974-00 87507975-00 87507976-00 CCAS7 770 40 4 (3A,1B) - - - - - 87507979-00 87507980-00 SSL 810 50 5 (4A,1B) - - - - - 87601977-00 87601978-00 SSL 810 60 6 (5A,1B) - - - - - 87601979-00 87601980-00 SSL 810 75 7 (7A) - - - - - 87601981-00 87601982-00 SSL 810 90 8 (8A) - - - - - 87602119-00 87602120-00 SSL 810 100 9 (9A) - - - - - 87601983-00 87601984-00 SSL 810 110 10 (10A) - - - - - 87602122-00 87602123-00 SSL 810 125 11 (11A) - - - - - - 87601985-00 SSL - *As letras “A” e “B” correspondem ao tipo de rotor presente em cada modelo. Ex.: O modelo 8STS80-03AB possui 02 rotores tipo A e 01 rotor tipo B. Os rotores possuem diâmetros diferentes. O rotor “A” tem diâmetro de 144,8 mm e Rotor “B” 132,8 mm.
-
8STS80
Modelo Potência (cv) Estágios Características Hidráulicas Vazão (m3/h) 0 50 60 70 80 90 100 105 Altura Manométrica Total (m.c.a.) 8STS80-01B 8 1 (1B) 34 25 23 21 17 13 9 7 8STS80-02AB 20 2 (1A,1B) 74 60 56 52 46 40 32 28 8STS80-03AB 30 3 (2A, 1B) 114 93 88 82 74 65 54 48 8STS80-04AB 40 4 (3A,1B) 156 130 123 115 105 93 80 72 8STS80-05AB 50 5 (4A,1B) 198 165 157 147 135 120 104 95 8STS80-06AB 60 6 (5A,1B) 238 198 188 176 162 142 124 112 8STS80-07A 75 7 (7A) 288 240 230 217 201 181 157 147 8STS80-08A 90 8 (8A) 328 276 264 249 232 209 185 171 8STS80-09A 100 9 (9A) 368 310 297 280 260 234 208 195 8STS80-10A 110 10 (10A) 408 343 329 312 289 261 230 214 8STS80-11A 125 11 (11A) 448 377 361 343 320 289 254 235 Modelo Potência (cv) Estágios Peso (Kg) Ø mínimo do Poço (pol.) Dimensões (mm) Bombeador Motor Conjunto Ø M B C 8STS80-01B 8 1 (1B) 56 50 106 8" 194 744 830 1574 8STS80-02AB 20 2 (1A,1B) 70 87 157 194 1067 992 2059 8STS80-03AB 30 3 (2A, 1B) 82 98 180 194 1202 1154 2356 8STS80-04AB 40 4 (3A,1B) 95 152 247 194 1713 1316 3029 8STS80-05AB 50 5 (4A,1B) 118 140 258 196 1140 1513 2653 8STS80-06AB 60 6 (5A,1B) 131 156 287 196 1230 1675 2905 8STS80-07A 75 7 (7A) 146 179 325 196 1340 1837 3177 8STS80-08A 90 8 (8A) 167 198 365 196 1470 1999 3469 8STS80-09A 100 9 (9A) 173 215 388 196 1560 2161 3721 8STS80-10A 110 10 (10A) 183 247 430 196 1740 2323 4063 8STS80-11A 125 11 (11A) 196 247 443 196 1740 2485 4225 - *As letras “A” e “B” correspondem ao tipo de rotor presente em cada modelo. Ex.: O modelo 8STS80-03AB possui 02 rotores tipo A e 01 rotor tipo B. Os rotores possuem diâmetros diferentes. O rotor “A” tem diâmetro de 144,8 mm e Rotor “B” 132,8 mm.
- Os valores das colunas Peso, Ø, M, e C variam conforme a tensão do equipamento, sendo informado o valor máximo.
-
