Modelo R28A - Sem Painel

Série	Potência (cv)	Estágios	Bombeador	Motobomba Monofásica			Motobomba Trifásica
			Código	Código			Código
				22MO	25MO	44MO	22TR	38TR	44TR	2238
500	2	1	87500315-00	87503435-00	87503437-00	87503439-00	87503436-00	87503438-00	87503440-00	87503434-00
	4,5	2	87500316-00	87503442-00	87503444-00	87503446-00	87503443-00	87503445-00	87503447-00	87503441-00
	6	3	87500317-00	87503449-00	87503451-00	87503453-00	87503450-00	87503452-00	87503454-00	87503448-00
610	8	4	87500318-00	87503456-00	87503458-00	87503460-00	87503457-00	87503459-00	87503461-00	87503455-00
	10	5	87500319-00	87503463-00	87503465-00	87503467-00	87503464-00	87503466-00	87503468-00	87503462-00
	12	6	87500320-00	87503470-00	87503472-00	87503474-00	87503471-00	87503473-00	87503475-00	87503469-00
710	15	7	87500321-00	-	-	-	87503477-00	87503478-00	87503479-00	87503476-00
	17	8	87500322-00	-	-	-	87503481-00	87503482-00	87503483-00	87503480-00
	18	9	87500323-00	-	-	-	87503485-00	87503486-00	87503487-00	87503484-00
	20	10	87500324-00	-	-	-	87503489-00	87503490-00	87503491-00	87503488-00
	22,5	11	87500325-00	-	-	-	87503493-00	87503494-00	87503495-00	87503492-00
760	25	12	87500326-00	-	-	-	87503497-00	87503498-00	87503499-00	87503496-00
	25	13	87500327-00	-	-	-	87503501-00	87503502-00	87503503-00	87503500-00
	27,5	14	87500328-00	-	-	-	87503505-00	87503506-00	87503507-00	87503504-00
	30	15	87500329-00	-	-	-	87503509-00	87503510-00	87503511-00	87503508-00
	32,5	16	87500330-00	-	-	-	87503513-00	87503514-00	87503515-00	87503512-00
	35	17	87500331-00	-	-	-	87503517-00	87503518-00	87503519-00	87503516-00
	35	18	87500332-00	-	-	-	87503521-00	87503522-00	87503523-00	87503520-00
	37,5	19	87500333-00	-	-	-	87503525-00	87503526-00	87503527-00	87503524-00
	37,5	20	87500334-00	-	-	-	87503529-00	87503530-00	87503531-00	87503528-00

Modelo R28A - Com Painel

Série	Potência (cv)	Estágios	Motobomba Monofásica
			Código		Código	Painel
			22MO	25MO	44MO
500	2	1	87506460-00	87506462-00	87506464-00	CPDMO4
	4,5	2	87506468-00	87506470-00	87506472-00	CPDMO4
	6	3	87506476-00	87506478-00	87506480-00	CPDMO4
610	8	4	87506484-00	87506486-00	87506488-00	CPDMO4
	10	5	87506492-00	87506494-00	87506496-00	CPDMO4
	12	6	87506500-00	87506502-00	87506504-00	CPDMO4

Série	Potência (cv)	Estágios	Motobomba Trifásica
			22TR	38TR	44TR	2238				Painel
			Código	Código	Código	22TR		38TR
500	2	1	87506461-00	87506463-00	87506465-00	87506458-00	5416	87506459-00	5452	CPDT2
	4,5	2	87506469-00	87506471-00	87506473-00	87506466-00	6087	87506467-00	6042	CPDT2
	6	3	87506477-00	87506479-00	87506481-00	87506474-00	6807	87506475-00	6750	CPDT2
610	8	4	87506485-00	87506487-00	87506489-00	87506482-00	7290	87506483-00	7253	CPDT2
	10	5	87506493-00	87506495-00	87506497-00	87506490-00	8046	87506491-00	7928	CPDT2
	12	6	87506501-00	87506503-00	87506505-00	87506498-00	8788	87506499-00	8423	CPDT2
710	15	7	87506508-00	87506509-00	87506510-00	87506506-00	11338	87506507-00	10441	CPDT2
	17	8	87506513-00	87506514-00	87506515-00	87506511-00	16102	87506512-00	14860	CCAS7
	18	9	87506518-00	87506519-00	87506520-00	87506516-00	16274	87506517-00	15030	CCAS7
	20	10	87506523-00	87506524-00	87506525-00	87506521-00	16979	87506522-00	16430	CCAS7
	22,5	11	87506528-00	87506529-00	87506530-00	87506526-00	17651	87506527-00	17169	CCAS7
760	25	12	87506533-00	87506534-00	87506535-00	87506531-00	19333	87506532-00	18214	CCAS7
	25	13	87506538-00	87506539-00	87506540-00	87506536-00	19666	87506537-00	18547	CCAS7
	27,5	14	87506543-00	87506544-00	87506545-00	87506541-00	20446	87506542-00	19212	CCAS7
	30	15	87506548-00	87506549-00	87506550-00	87506546-00	22282	87506547-00	19855	CCAS7
	32,5	16	87506553-00	87506554-00	87506555-00	87506551-00	23504	87506552-00	20660	CCAS7
	35	17	87506558-00	87506559-00	87506560-00	87506556-00	24570	87506557-00	21739	CCAS7
	35	18	87506563-00	87506564-00	87506565-00	87506561-00	24740	87506562-00	21909	CCAS7
	37,5	19	87506568-00	87506569-00	87506570-00	87506566-00	26499	87506567-00	22137	CCAS7
	37,5	20	87506573-00	87506574-00	87506575-00	87506571-00	26649	87506572-00	22287	CCAS7

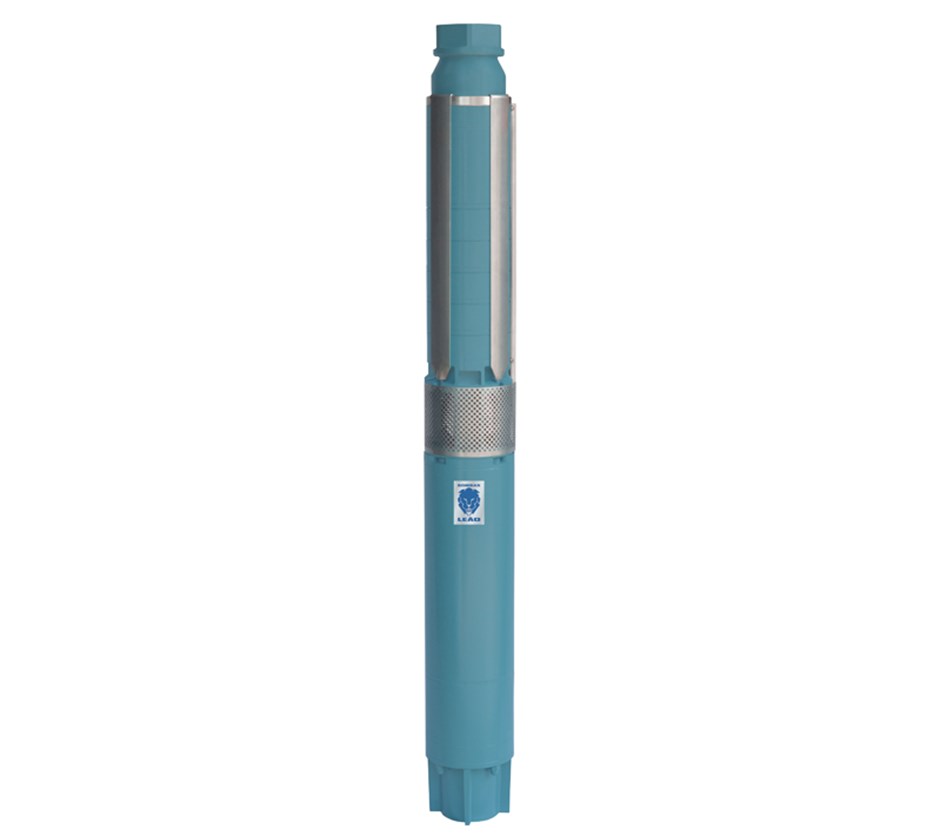

• Bombeador do modelo R28A é composto por: corpo de sucção, corpo de estágio, mancal superior/intermediário e corpo da válvula de retenção de ferro fundido, rotor e eixo de aço inox.

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	20	22	25	28	32	34	36
			Altura Manométrica Total (m.c.a.)
R28A-01 500	2	1	18,5	15	14	13	12	10,5	9,5	8	47	6’’	2 1/2’’ BSP
R28A-02 500	4,5	2	37	30	29,5	27,5	25,5	22	20	18	54,2
R28A-03 500	6	3	56	47	45	43	39,5	35	31,5	28,5	63,2
R28A-04 610	8	4	74	62	60	57,5	53	46,5	42,5	38	73,4
R28A-05 610	10	5	92	77	75	72	66	57	52	46	80,9
R28A-06 610	12	6	110	93	89	87	80	70	65	58	86,7
R28A-07 710	15	7	129	107	104	99	93	82	76	68	107,9
R28A-08 710	17	8	147	121	119	112	105	93	86	79	115,4
R28A-09 710	18	9	165	135	133	126	117	103	95	87	117,6
R28A-10 710	20	10	185	152	149	142	132	117	109	101	122,1
R28A-11 710	22,5	11	204	167	163	155	144	127	118	109	127
R28A-12 760	25	12	223	183	180	172	160	141	131	121	131,4
R28A-13 760	25	13	240	196	193	184	171	150	139	128	134,7
R28A-14 760	27,5	14	259	211	208	199	186	163	151	139	143,5
R28A-15 760	30	15	277	226	221	211	197	172	159	146	146
R28A-16 760	32,5	16	296	244	240	229	212	188	174	161	149,3
R28A-17 760	35	17	314	259	254	242	224	199	184	167	157,2
R28A-18 760	35	18	332	273	268	256	240	211	195	180	159,2
R28A-19 760	37,5	19	352	289	284	270	251	221	203	187	161,3
R28A-20 760	37,5	20	370	305	299	285	265	234	215	199	163,5

• Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
• Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
• É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
