Modelo R11A - Sem Painel

Série	Potência (cv)	Estágios	Bombeador	Motobomba Monofásica			Motobomba Trifásica
			Código	Código			Código
				22MO	25MO	44MO	22TR	38TR	44TR	2238
500	1,5	2	87500271-00	87503184-00	87503186-00	87503188-00	87503185-00	87503187-00	87503189-00	87503183-00
	2	3	87500272-00	87503191-00	87503193-00	87503195-00	87503192-00	87503194-00	87503196-00	87503190-00
	2,5	4	87500273-00	87503198-00	87503200-00	87503202-00	87503199-00	87503201-00	87503203-00	87503197-00
	3,5	5	87500274-00	87503205-00	87503207-00	87503209-00	87503206-00	87503208-00	87503210-00	87503204-00
	4	6	87500275-00	87503212-00	87503214-00	87503216-00	87503213-00	87503215-00	87503217-00	87503211-00
	4,5	7	87500276-00	87503219-00	87503221-00	87503223-00	87503220-00	87503222-00	87503224-00	87503218-00
	5,5	8	87500277-00	87503226-00	87503228-00	87503230-00	87503227-00	87503229-00	87503231-00	87503225-00
	6	9	87500278-00	87503233-00	87503235-00	87503237-00	87503234-00	87503236-00	87503238-00	87503232-00
	6,5	10	87500279-00	87503240-00	87503242-00	87503244-00	87503241-00	87503243-00	87503245-00	87503239-00
	7	11	87500280-00	87503247-00	87503249-00	87503251-00	87503248-00	87503250-00	87503252-00	87503246-00
610	8	12	87500281-00	87503254-00	87503256-00	87503258-00	87503255-00	87503257-00	87503259-00	87503253-00
	9	14	87500283-00	87503261-00	87504680-00	87503264-00	87503262-00	87503263-00	87503265-00	87503260-00
	10	15	87500284-00	87503267-00	87503269-00	87503271-00	87503268-00	87503270-00	87503272-00	87503266-00
	11	17	87500285-00	87503274-00	87504681-00	87503277-00	87503275-00	87503276-00	87503278-00	87503273-00
	12	19	87500286-00	87503280-00	87503282-00	87503284-00	87503281-00	87503283-00	87503285-00	87503279-00
	13	20	87500287-00	-	-	-	87503287-00	87503288-00	87503289-00	87503286-00
710	14	21	87500288-00	-	-	-	87503291-00	87503292-00	87503293-00	87503290-00
	15	22	87500289-00	-	-	-	87503295-00	87503296-00	87503297-00	87503294-00
	16	24	87500290-00	-	-	-	87503299-00	87503300-00	87503301-00	87503298-00
	17	26	87500291-00	-	-	-	87503303-00	87503304-00	87503305-00	87503302-00
	17	27	87500292-00	-	-	-	87503307-00	87503308-00	87503309-00	87503306-00
	18	28	87500293-00	-	-	-	87503311-00	87503312-00	87503313-00	87503310-00

Modelo R11A - Com Painel

Série	Potência (cv)	Estágios	Motobomba Monofásica
			Código		Código	Painel
			22MO	25MO	44MO
500	1,5	2	87506164-00	87506166-00	87506168-00	CPDMO4
	2	3	87506172-00	87506174-00	87506176-00	CPDMO4
	2,5	4	87506180-00	87506182-00	87506184-00	CPDMO4
	3,5	5	87506188-00	87506190-00	87506192-00	CPDMO4
	4	6	87506196-00	87506198-00	87506200-00	CPDMO4
	4,5	7	87506204-00	87506206-00	87506208-00	CPDMO4
	5,5	8	87506212-00	87506214-00	87506216-00	CPDMO4
	6	9	87506220-00	87506222-00	87506224-00	CPDMO4
	6,5	10	87506228-00	87506230-00	87506232-00	CPDMO4
	7	11	87506236-00	87506238-00	87506240-00	CPDMO4
610	8	12	87506244-00	87506246-00	87506248-00	CPDMO4
	9	14	87506252-00	87506254-00	87506256-00	CPDMO4
	10	15	87506260-00	87506262-00	87506264-00	CPDMO4
	11	17	87506268-00	87506270-00	87506272-00	CPDMO4
	12	19	87506276-00	87506278-00	87506280-00	CPDMO4

Série	Potência (cv)	Estágios	Motobomba Trifásica
			22TR	38TR	44TR	2238		Painel
			Código	Código	Código	22TR	38TR
500	1,5	2	87506165-00	87506167-00	87506169-00	87506162-00	87506163-00	CPDT2
	2	3	87506173-00	87506175-00	87506177-00	87506170-00	87506171-00	CPDT2
	2,5	4	87506181-00	87506183-00	87506185-00	87506178-00	87506179-00	CPDT2
	3,5	5	87506189-00	87506191-00	87506193-00	87506186-00	87506187-00	CPDT2
	4	6	87506197-00	87506199-00	87506201-00	87506194-00	87506195-00	CPDT2
	4,5	7	87506205-00	87506207-00	87506209-00	87506202-00	87506203-00	CPDT2
	5,5	8	87506213-00	87506215-00	87506217-00	87506210-00	87506211-00	CPDT2
	6	9	87506221-00	87506223-00	87506225-00	87506218-00	87506219-00	CPDT2
	6,5	10	87506229-00	87506231-00	87506233-00	87506226-00	87506227-00	CPDT2
	7	11	87506237-00	87506239-00	87506241-00	87506234-00	87506235-00	CPDT2
610	8	12	87506245-00	87506247-00	87506249-00	87506242-00	87506243-00	CPDT2
	9	14	87506253-00	87506255-00	87506257-00	87506250-00	87506251-00	CPDT2
	10	15	87506261-00	87506263-00	87506265-00	87506258-00	87506259-00	CPDT2
	11	17	87506269-00	87506271-00	87506273-00	87506266-00	87506267-00	CPDT2
	12	19	87506277-00	87506279-00	87506281-00	87506274-00	87506275-00	CPDT2
	13	20	87506284-00	87506285-00	87506286-00	87506282-00	87506283-00	CPDT2
710	14	21	87506289-00	87506290-00	87506291-00	87506287-00	87506288-00	CPDT2
	15	22	87506294-00	87506295-00	87506296-00	87506292-00	87506293-00	CPDT2
	16	24	87506299-00	87506300-00	87506301-00	87506297-00	87506298-00	CCAS7
	17	26	87506304-00	87506305-00	87506306-00	87506302-00	87506303-00	CCAS7
	17	27	87506309-00	87506310-00	87506311-00	87506307-00	87506308-00	CCAS7
	18	28	87506314-00	87506315-00	87506316-00	87506312-00	87506313-00	CCAS7

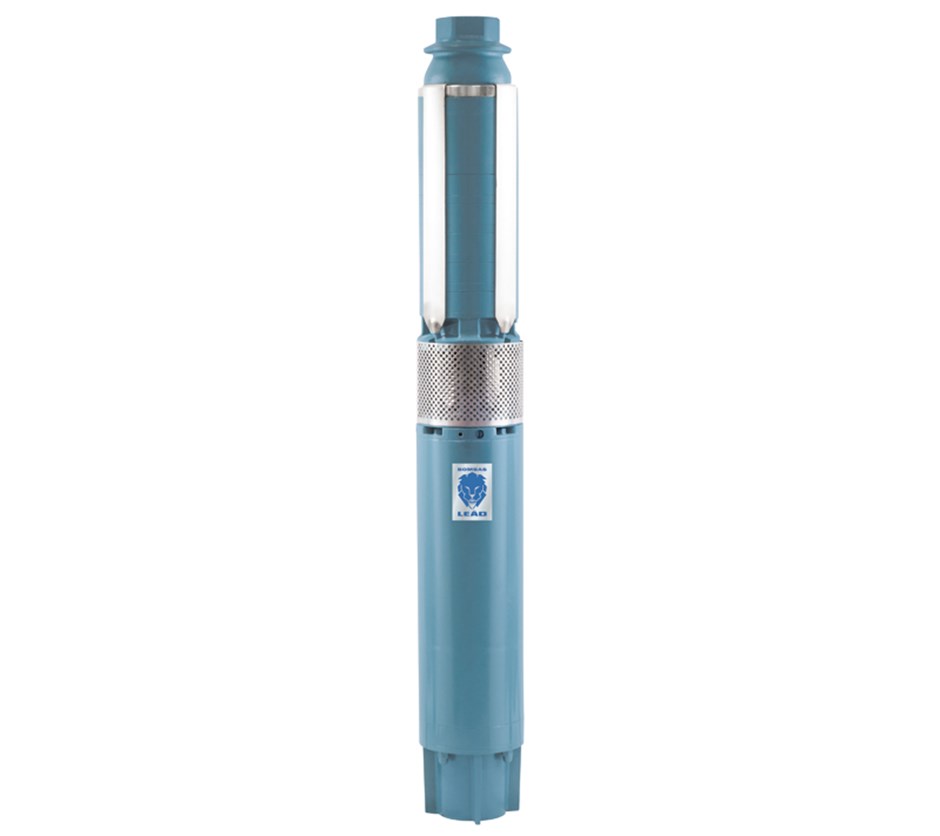

• Bombeador do modelo R11A é composto por: corpo de sucção, corpo de estágio, mancal superior/intermediário e corpo da válvula de retenção de ferro fundido, rotor e eixo de aço inox.

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	6	7	9	10	11	13	14
			Altura Manométrica Total (m.c.a.)
R11A-02 500	1,5	2	32	26	25	23	22	21	17	15	44,5	6’’	2’’ BSP
R11A-03 500	2	3	49	40	38,5	35	34	31,5	26,5	23	48,7
R11A-04 500	2,5	4	66	54	52,5	48	46	42,5	36	32	50,7
R11A-05 500	3,5	5	82	68,5	66	60	57	53,5	44,5	39,5	56,8
R11A-06 500	4	6	98	82	79	72	69	65	54	47	59,6
R11A-07 500	4,5	7	114	95	92	84	80	75	63	54	61,5
R11A-08 500	5,5	8	130	108	104	95	91	87	72	63,5	68,4
R11A-09 500	6	9	146	120	117	107	103	97	81	72	72,4
R11A-10 500	6,5	10	163	133	129	118	113	107	90	80	74,3
R11A-11 500	7	11	180	147	142	130	124	118	99	88	76,2
R11A-12 610	8	12	195	159	154	141	134	128	107	95	85
R11A-14 610	9	14	229	189	182	167	158	150	126	110	89,5
R11A-15 610	10	15	246	203	196	180	170	161	134	117	97,2
R11A-17 610	11	17	278	229	221	203	191	181	148	132	101,1
R11A-19 610	12	19	310	257	248	228	216	204	166	151	109
R11A-20 610	13	20	326	269	259	239	227	212	174	157	110,9
R11A-21 710	14	21	347	292	282	263	248	233	197	175	116,8
R11A-22 710	15	22	361	305	295	275	259	246	210	186	135,5
R11A-24 710	16	24	395	332	322	297	280	267	227	202	145
R11A-26 710	17	26	427	356	346	319	299	281	240	217	148,8
R11A-27 710	17	27	443	369	358	330	309	290	247	225	150,6
R11A-28 710	18	28	460	382	372	342	317	301	254	230	152,5

• Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
• Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
• É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
