Modelo 4S22
Modelo 4S22

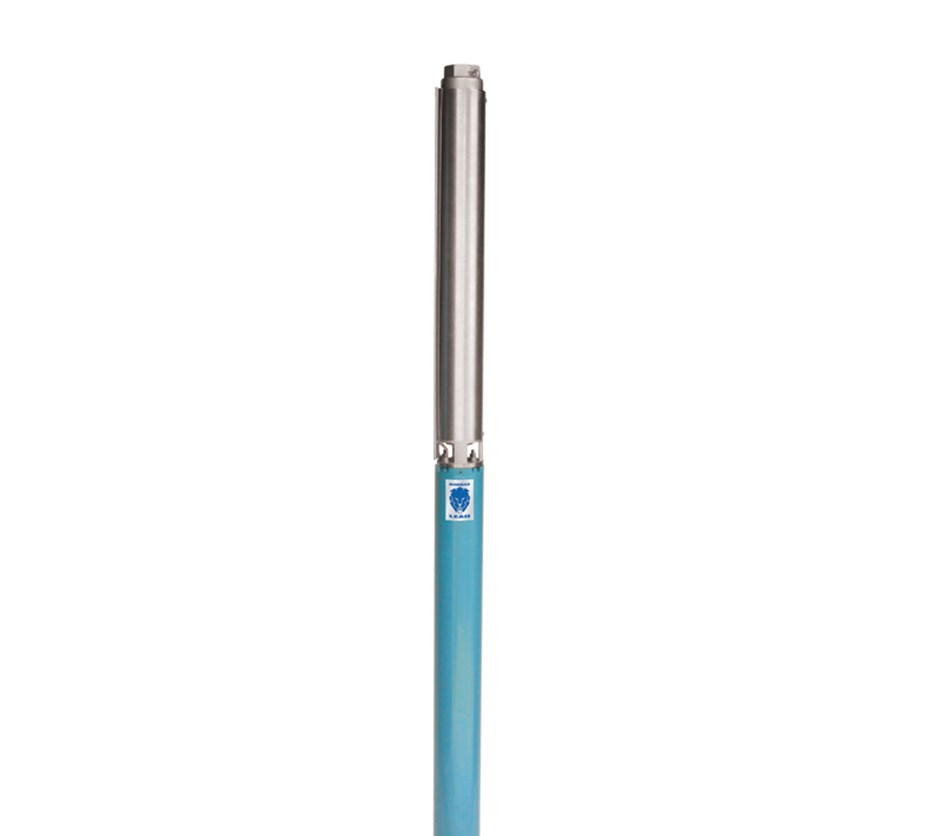

Motobombas Submersas 4"
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
-
Aplicações Gerais
- Irrigação;
- Sistema de abastecimento municipal e civil;
- Industrial;
- Agrícola.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 4";
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque e saída de 2" com rosca BSP;
- Motores elétricos submersíveis rebobináveis, 2 polos, 60 Hz, com grau de proteção IP-68, lubrificados a água;
- Vazão: 12 a 27,6 m³/h;
- Altura Manométrica: 11 a 99 m.c.a.
Importante
É importante seguir as recomendações de velocidade mínima de fluxo descritas abaixo, a fim de garantir o resfriamento adequado do motor:
Motor Potência Velocidade de Fluxo para refrigeração do motor (m/s) Número de partidas / hora Temperatura máxima de operação (ºC) 360 1,5 a 3cv 0,08 10 40 350 4 a 5,5cv 0,08 10 40 450 9cv 0,08 10 40 -
Modelo 4S22 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Monofásica Motobomba Trifásica Código Código Código 22MO 25MO 44MO 22TR 38TR 44TR 360 3 5 87600004-00 87600962-00 87600964-00 87600966-00 87600963-00 87600965-00 87600967-00 350 4 7 87600005-00 87600968-00 87600970-00 87600972-00 87600969-00 87600971-00 87600973-00 5 9 87600006-00 87600974-00 87600976-00 87600978-00 87600975-00 87600977-00 87600979-00 5,5 10 87600007-00 - - - 87600980-00 87600981-00 87600982-00 450 9 14 87600008-00 - - - 87600983-00 87600984-00 87600985-00 Modelo 4S22 - Com Painel
Série Potência
(cv)Estágios Motobomba Monofásica Código Código Painel 22MO 25MO 44MO 360 3 5 87601901-00 87601903-00 87601905-00 CPDM04 350 4 7 87601907-00 87601909-00 87601911-00 CPDM04 5 9 87601913-00 87601915-00 87601917-00 CPDM04 Série Potência
(cv)Estágios Motobomba Trifásica 22TR 38TR 44TR Painel Código Código Código 360 3 5 87601902-00 87601904-00 87601906-00 CPDT2 350 4 7 87601908-00 87601910-00 87601912-00 CPDT2 5 9 87601914-00 87601916-00 87601918-00 CPDT2 5,5 10 87601919-00 87601920-00 87601921-00 CPDT2 450 9 14 87601922-00 87601923-00 87601924-00 CPDT2 - 4S22: Corpo da válvula, corpo de estágio, corpo de sucção, eixo, acoplamento e proteção do cabo elétrico fabricados em aço inoxidável.
- Os Difusores e rotores dos bombeadores em tecnopolímero injetado.
-
Modelo Potência
(cv)Estágios Características Hidráulicas Peso (Kg) Ø minimo do poço (pol.) Ø Recalque Vazão (m³/h) 0 12 14 16 18 20,4 22,8 24 25,2 27,6 Altura Manométrica Total (m.c.a.) 4S22-05 3 5 43 32 30,5 28 26 23 18,5 17 15 11 27,4 4" 2" BSP 4S22-07 4 7 63 48,5 46,5 43,5 40 36 30,5 28 25 20 34,7 4S22-09 5 9 81,5 62,5 59,5 56 52 46,5 39,5 36 33 26 38,9 4S22-10 5,5 10 86,5 67 63,5 59,5 55 49 42 38,5 35 28 39,5 4S22-14 9 14 126,5 99 94,5 89 82 74 64,5 59 54 45 51,9 - Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
