Modelo 4R6 PB - Sem Painel

Série	Potência (cv)	Estágios	Bombeador	Motobomba Monofásica			Motobomba Trifásica
			Código	Código			Código
				22MO	25MO	44MO	22TR	38TR	44TR
360	0,7	3	87500207-00	87502803-00	87502805-00	87502807-00	87502804-00	87502806-00	87502808-00
	0,7	4	87500208-00	87502809-00	87502811-00	87502813-00	87502810-00	87502812-00	87502814-00
	1	5	87500209-00	87502815-00	87502817-00	87502819-00	87502816-00	87502818-00	87502820-00
	1,5	7	87500211-00	87502821-00	87502823-00	87502825-00	87502822-00	87502824-00	87502826-00
	1,5	8	87500212-00	87502827-00	87502829-00	87502831-00	87502828-00	87502830-00	87502832-00
	2	9	87500213-00	87502833-00	87502835-00	87502837-00	87502834-00	87502836-00	87502838-00
	2	10	87500214-00	87502839-00	87502841-00	87502843-00	87502840-00	87502842-00	87502844-00
	2,5	12	87500216-00	87502845-00	87502847-00	87502849-00	87502846-00	87502848-00	87502850-00
	3	14	87500217-00	87502851-00	87502853-00	87502855-00	87502852-00	87502854-00	87502856-00
	3	15	87500218-00	87502857-00	87502859-00	87502861-00	87502858-00	87502860-00	87502862-00
	3,5	17	87500219-00	-	-	-	87502866-00	87502867-00	87502868-00
350	3,5	17	87500219-00	87502863-00	87502864-00	87502865-00	-	-	-
	4	20	87500221-00	87502869-00	87502871-00	87502873-00	87502870-00	87502872-00	87502874-00
	4	21	87500222-00	87502875-00	87502877-00	87502879-00	87502876-00	87502878-00	87502880-00
	4,5	22	87500223-00	87502881-00	87502883-00	87502885-00	87502882-00	87502884-00	87502886-00
	4,5	23	87500224-00	87502887-00	87502889-00	87502891-00	87502888-00	87502890-00	87502892-00
	5	25	87500225-00	87502893-00	87502895-00	87502897-00	87502894-00	87502896-00	87502898-00
	5,5	26	87500226-00	-	-	-	87502899-00	87502900-00	87502901-00
	6	28	87500227-00	-	-	-	87502902-00	87502903-00	87502904-00

Modelo 4R6 PB - Com Painel

Série	Potência (cv)	Estágios	Motobomba Monofásica
			Código		Código	Painel
			22MO	25MO	44MO
360	0,7	3	87505723-00	87505725-00	87505727-00	CPDMO4
	0,7	4	87505729-00	87505731-00	87505733-00	CPDMO4
	1	5	87505735-00	87505737-00	87505739-00	CPDMO4
	1,5	7	87505741-00	87505743-00	87505745-00	CPDMO4
	1,5	8	87505747-00	87505749-00	87505751-00	CPDMO4
	2	9	87505753-00	87505755-00	87505757-00	CPDMO4
	2	10	87505759-00	87505761-00	87505763-00	CPDMO4
	2,5	12	87505765-00	87505767-00	87505769-00	CPDMO4
	3	14	87505771-00	87505773-00	87505775-00	CPDMO4
	3	15	87505777-00	87505779-00	87505781-00	CPDMO4
350	3,5	17	87505783-00	87505784-00	87505785-00	CPDMO4
	4	20	87505789-00	87505791-00	87505793-00	CPDMO4
	4	21	87505795-00	87505797-00	87505799-00	CPDMO4
	4,5	22	87505801-00	87505803-00	87505805-00	CPDMO4
	4,5	23	87505807-00	87505809-00	87505811-00	CPDMO4
	5	25	87505813-00	87505815-00	87505817-00	CPDMO4

Série	Potência (cv)	Estágios	Motobomba Trifásica
			Código	Código		Painel
			22TR	38TR	44TR
360	0,7	3	87505724-00	87505726-00	87505728-00	CPDT2
	0,7	4	87505730-00	87505732-00	87505734-00	CPDT2
	1	5	87505736-00	87505738-00	87505740-00	CPDT2
	1,5	7	87505742-00	87505744-00	87505746-00	CPDT2
	1,5	8	87505748-00	87505750-00	87505752-00	CPDT2
	2	9	87505754-00	87505756-00	87505758-00	CPDT2
	2	10	87505760-00	87505762-00	87505764-00	CPDT2
	2,5	12	87505766-00	87505768-00	87505770-00	CPDT2
	3	14	87505772-00	87505774-00	87505776-00	CPDT2
	3	15	87505778-00	87505780-00	87505782-00	CPDT2
	3,5	17	87505786-00	87505787-00	87505788-00	CPDT2
350	4	20	87505790-00	87505792-00	87505794-00	CPDT2
	4	21	87505796-00	87505798-00	87505800-00	CPDT2
	4,5	22	87505802-00	87505804-00	87505806-00	CPDT2
	4,5	23	87505808-00	87505810-00	87505812-00	CPDT2
	5	25	87505814-00	87505816-00	87505818-00	CPDT2
	5,5	26	87505819-00	87505820-00	87505821-00	CPDT2
	6	28	87505822-00	87505823-00	87505824-00	CPDT2

• Bombeador do modelo 4R6 PB é composto por: corpo de sucção, mancal intermediário e corpo da válvula de retenção de bronze, difusor e rotor de tecnopolímero injetado.

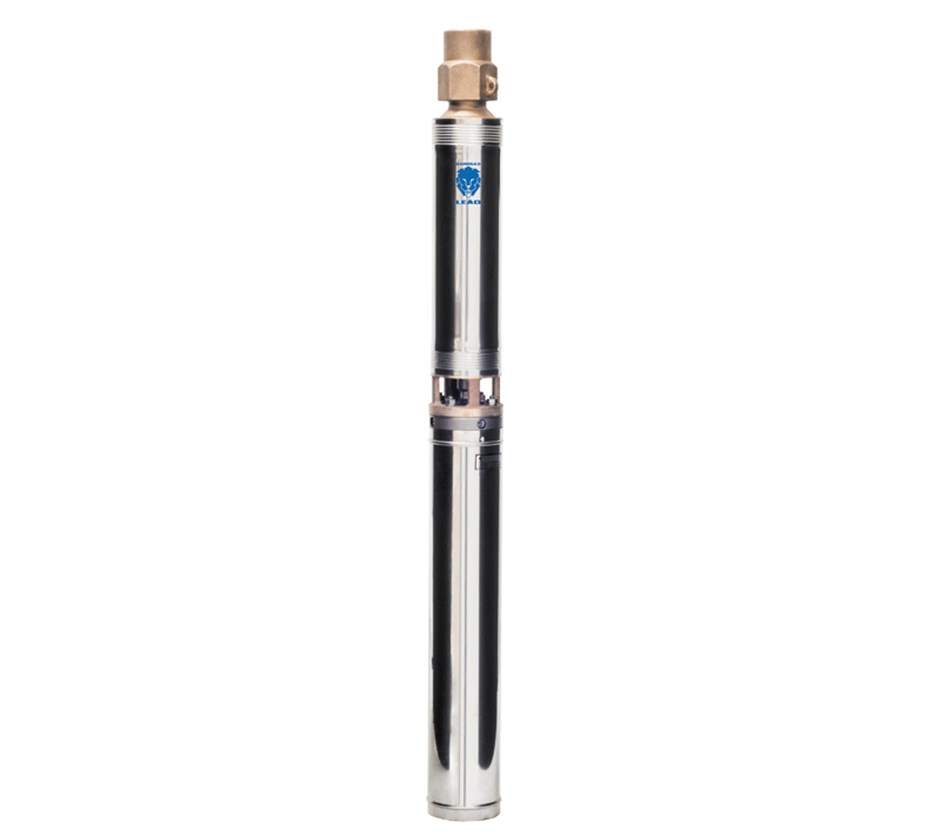

Modelo 4R6 PB

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	3	5,5	6	6,5	7	7,5	8
			Altura Manométrica Total (m.c.a.)
4R6PB-03 360	0,7	3	22	20	17	16	15,5	14,5	13	11,5	18,6	4’’	1 1/2’’ BSP
4R6PB-04 360	0,7	4	29	27	22,5	21	20	19	17	15,5	18,9
4R6PB-05 360	1	5	38	35	30	28,5	27	25,5	24	21,5	20,3
4R6PB-07 360	1,5	7	52,5	49	41	39	37	34	31	29	23,5
4R6PB-08 360	1,5	8	60	56	48	46	44	42	38	35	23,9
4R6PB-09 360	2	9	71	64,5	56,5	54	50	47	45	41	26,4
4R6PB-10 360	2	10	78	74	63	60	57	54	50,5	46,5	28,3
4R6PB-12 360	2,5	12	93	87	75	72	66,5	63	58,5	53,5	29,1
4R6PB-14 360	3	14	110	103,5	90,5	86,5	83	78	73	66	35
4R6PB-15 360	3	15	116	111	96	93	88,5	83	78	71	36,6
* 4R6PB-17 XXX	3,5	17	130	122,5	106,5	102	97,5	91,5	85,5	78,5	37,3
4R6PB-20 350	4	20	156	148	127,5	122,5	117	111	104,5	96	40,8
4R6PB-21 350	4	21	160	154	133	127	121,5	115	109	99	41,1
4R6PB-22 350	4,5	22	167	161	141	135	128,5	122	115	106,5	41,5
4R6PB-23 350	4,5	23	176	167	146	138	133,5	124,5	117	108	41,8
4R6PB-25 350	5	25	193	183	160	153	147	136	128	117,5	45,9
4R6PB-26 350	5,5	26	197	191	165	161	153	143	132,5	122,5	46,2
4R6PB-28 350	6	28	214	205	181	173	165	157	148	134,5	47

• * Para sistemas trifásicos deve-se utilizar motor da série 360 e para monofásicos motor da série 350.
• Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
• Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
• É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
