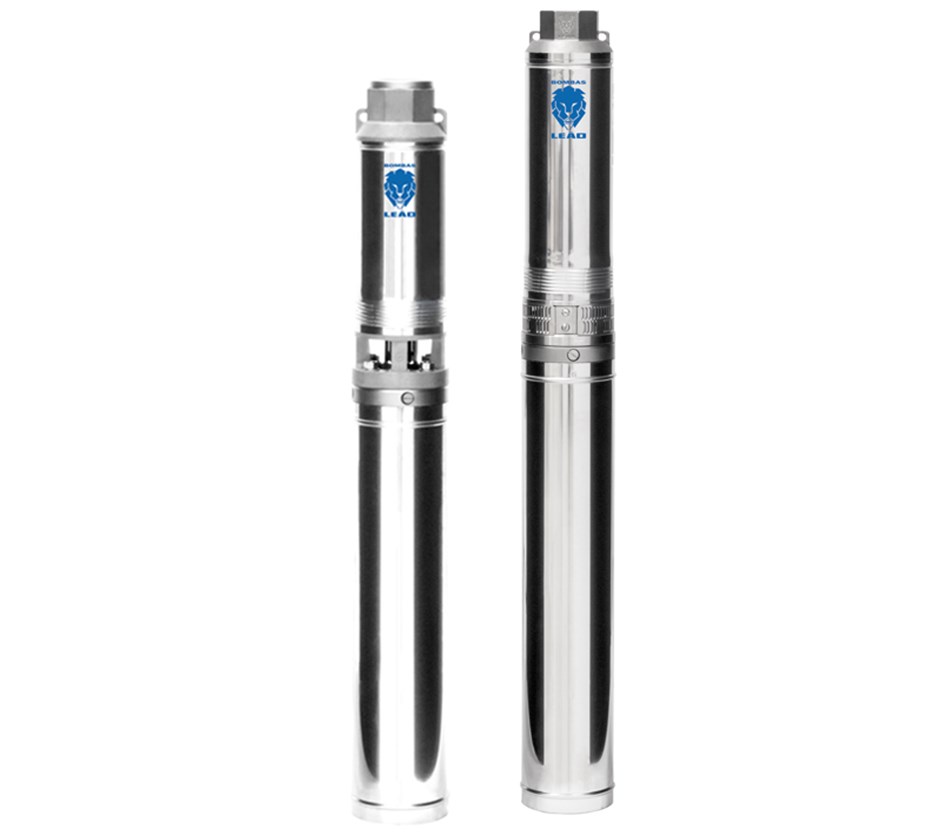

Modelo 4R5 PA - Sem Painel

Série	Potência (cv)	Estágios	Bombeador	Motobomba Monofásica			Motobomba Trifásica
			Código	Código			Código
				22MO	25MO	44MO	22TR	38TR	44TR
360	0,5	3	87500191-00	87502737-00	87502739-00	87502741-00	87502738-00	87502740-00	87502742-00
	0,7	4	87500192-00	87502743-00	87502745-00	87502747-00	87502744-00	87502746-00	87502748-00
	1	6	87500194-00	87502749-00	87502751-00	87502753-00	87502750-00	87502752-00	87502754-00
	1	7	87500195-00	87502755-00	87502757-00	87502759-00	87502756-00	87502758-00	87502760-00
	1,5	9	87500197-00	87502761-00	87502763-00	87502765-00	87502762-00	87502764-00	87502766-00
	2	10	87500198-00	87502767-00	87502769-00	87502771-00	87502768-00	87502770-00	87502772-00
	2	12	87500200-00	87502773-00	87502775-00	87502777-00	87502774-00	87502776-00	87502778-00
	2,5	14	87500202-00	87502779-00	87502781-00	87502783-00	87502780-00	87502782-00	87502784-00
	3	15	87500203-00	87502785-00	87502787-00	87502789-00	87502786-00	87502788-00	87502790-00
	3	17	87500205-00	87502791-00	87502793-00	87502795-00	87502792-00	87502794-00	87502796-00
	3,5	18	87500206-00	-	-	-	87502800-00	87502801-00	87502802-00
350	3,5	18	87500206-00	87502797-00	87502798-00	87502799-00	-	-	-

Modelo 4R5 PA - Com Painel

Série	Potência (cv)	Estágios	Motobomba Monofásica
			Código		Código	Painel
			22MO	25MO	44MO
360	0,5	3	87505657-00	87505659-00	87505661-00	CPDMO4
	0,7	4	87505663-00	87505665-00	87505667-00	CPDMO4
	1	6	87505669-00	87505671-00	87505673-00	CPDMO4
	1	7	87505675-00	87505677-00	87505679-00	CPDMO4
	1,5	9	87505681-00	87505683-00	87505685-00	CPDMO4
	2	10	87505687-00	87505689-00	87505691-00	CPDMO4
	2	12	87505693-00	87505695-00	87505697-00	CPDMO4
	2,5	14	87505699-00	87505701-00	87505703-00	CPDMO4
	3	15	87505705-00	87505707-00	87505709-00	CPDMO4
	3	17	87505711-00	87505713-00	87505715-00	CPDMO4
350	3,5	18	87505717-00	87505718-00	87505719-00	CPDMO4

Série	Potência (cv)	Estágios	Motobomba Trifásica
			Código	Código		Painel
			22TR	38TR	44TR
360	0,5	3	87505658-00	87505660-00	87505662-00	CPDT2
	0,7	4	87505664-00	87505666-00	87505668-00	CPDT2
	1	6	87505670-00	87505672-00	87505674-00	CPDT2
	1	7	87505676-00	87505678-00	87505680-00	CPDT2
	1,5	9	87505682-00	87505684-00	87505686-00	CPDT2
	2	10	87505688-00	87505690-00	87505692-00	CPDT2
	2	12	87505694-00	87505696-00	87505698-00	CPDT2
	2,5	14	87505700-00	87505702-00	87505704-00	CPDT2
	3	15	87505706-00	87505708-00	87505710-00	CPDT2
	3	17	87505712-00	87505714-00	87505716-00	CPDT2
	3,5	18	87505720-00	87505721-00	87505722-00	CPDT2

• Bombeador do modelo 4R5 PA é composto por: corpo de sucção, corpo da válvula de retenção, difusor e rotor de tecnopolímero injetado.

Modelo 4R5 IA - Sem Painel

Série	Potência (cv)	Estágios	Bombeador	Motobomba Monofásica			Motobomba Trifásica
			Código	Código			Código
				22MO	25MO	44MO	22TR	38TR	44TR
360	0,5	3	87500141-00	87502491-00	87502493-00	87502495-00	87502492-00	87502494-00	87502496-00
	0,7	4	87500142-00	87502497-00	87502499-00	87502501-00	87502498-00	87502500-00	87502502-00
	1	6	87500144-00	87502503-00	87502505-00	87502507-00	87502504-00	87502506-00	87502508-00
	1	7	87500145-00	87502509-00	87502511-00	87502513-00	87502510-00	87502512-00	87502514-00
	1,5	9	87500146-00	87502515-00	87502517-00	87502519-00	87502516-00	87502518-00	87502520-00
	2	10	87500147-00	87502521-00	87502523-00	87502525-00	87502522-00	87502524-00	87502526-00
	2	12	87500148-00	87502527-00	87502529-00	87502531-00	87502528-00	87502530-00	87502532-00
	2,5	14	87500150-00	87502533-00	87502535-00	87502537-00	87502534-00	87502536-00	87502538-00
	3	15	87500151-00	87502539-00	87502541-00	87502543-00	87502540-00	87502542-00	87502544-00
	3	17	87500153-00	87502545-00	87502547-00	87502549-00	87502546-00	87502548-00	87502550-00
	3,5	18	87500154-00	-	-	-	87502554-00	87502555-00	87502556-00
	3,5	20	87500156-00	-	-	-	87502560-00	87502561-00	87502562-00
350	3,5	18	87500154-00	87502551-00	87502552-00	87502553-00	-	-	-
	3,5	20	87500156-00	87502557-00	87502558-00	87502559-00	-	-	-
	4	22	87500157-00	87502563-00	87502565-00	87502567-00	87502564-00	87502566-00	87502568-00
	4	24	87500158-00	87502569-00	87502571-00	87502573-00	87502570-00	87502572-00	87502574-00
	4,5	26	87500159-00	87502575-00	87502577-00	87502579-00	87502576-00	87502578-00	87502580-00
	5	27	87500160-00	87502581-00	87502583-00	87502585-00	87502582-00	87502584-00	87502586-00
	5	29	87500161-00	87502587-00	87502589-00	87502591-00	87502588-00	87502590-00	87502592-00
	5,5	30	87500162-00	-	-	-	87502593-00	87502594-00	87502595-00
	6	32	87500163-00	-	-	-	87502596-00	87502597-00	87502598-00
450	8	34	87500164-00	-	-	-	87502599-00	87502600-00	87502601-00

Modelo 4R5 IA - Com Painel

Série	Potência (cv)	Estágios	Motobomba Monofásica
			Código		Código	Painel
			22MO	25MO	44MO
360	0,5	3	87505411-00	87505413-00	87505415-00	CPDMO4
	0,7	4	87505417-00	87505419-00	87505421-00	CPDMO4
	1	6	87505423-00	87505425-00	87505427-00	CPDMO4
	1	7	87505429-00	87505431-00	87505433-00	CPDMO4
	1,5	9	87505435-00	87505437-00	87505439-00	CPDMO4
	2	10	87505441-00	87505443-00	87505445-00	CPDMO4
	2	12	87505447-00	87505449-00	87505451-00	CPDMO4
	2,5	14	87505453-00	87505455-00	87505457-00	CPDMO4
	3	15	87505459-00	87505461-00	87505463-00	CPDMO4
	3	17	87505465-00	87505467-00	87505469-00	CPDMO4
350	3,5	18	87505471-00	87505472-00	87505473-00	CPDMO4
	3,5	20	87505477-00	87505478-00	87505479-00	CPDMO4
	4	22	87505483-00	87505485-00	87505487-00	CPDMO4
	4	24	87505489-00	87505491-00	87505493-00	CPDMO4
	4,5	26	87505495-00	87505497-00	87505499-00	CPDMO4
	5	27	87505501-00	87505503-00	87505505-00	CPDMO4
	5	29	87505507-00	87505509-00	87505511-00	CPDMO4

Série	Potência (cv)	Estágios	Motobomba Trifásica
			Código	Código		Painel
			22TR	38TR	44TR
360	0,5	3	87505412-00	87505414-00	87505416-00	CPDT2
	0,7	4	87505418-00	87505420-00	87505422-00	CPDT2
	1	6	87505424-00	87505426-00	87505428-00	CPDT2
	1	7	87505430-00	87505432-00	87505434-00	CPDT2
	1,5	9	87505436-00	87505438-00	87505440-00	CPDT2
	2	10	87505442-00	87505444-00	87505446-00	CPDT2
	2	12	87505448-00	87505450-00	87505452-00	CPDT2
	2,5	14	87505454-00	87505456-00	87505458-00	CPDT2
	3	15	87505460-00	87505462-00	87505464-00	CPDT2
	3	17	87505466-00	87505468-00	87505470-00	CPDT2
	3,5	18	87505474-00	87505475-00	87505476-00	CPDT2
	3,5	20	87505480-00	87505481-00	87505482-00	CPDT2
350	4	22	87505484-00	87505486-00	87505488-00	CPDT2
	4	24	87505490-00	87505492-00	87505494-00	CPDT2
	4,5	26	87505496-00	87505498-00	87505500-00	CPDT2
	5	27	87505502-00	87505504-00	87505506-00	CPDT2
	5	29	87505508-00	87505510-00	87505512-00	CPDT2
	5,5	30	87505513-00	87505514-00	87505515-00	CPDT2
	6	32	87505516-00	87505517-00	87505518-00	CPDT2
450	8	34	87505519-00	87505520-00	87505521-00	CPDT2

• Bombeador do modelo 4R5 IA é composto por: corpo de sucção, mancal intermediário e corpo da válvula de retenção de aço inox, difusor e rotor de tecnopolímero injetado.

Modelo 4R5 IB - Sem Painel

Série	Potência (cv)	Estágios	Bombeador	Motobomba Monofásica			Motobomba Trifásica
			Código	Código			Código
				22MO	25MO	44MO	22TR	38TR	44TR
360	0,5	2	87500165-00	87502602-00	87502604-00	87502606-00	87502603-00	87502605-00	87502607-00
	0,7	3	87500166-00	87502608-00	87502610-00	87502612-00	87502609-00	87502611-00	87502613-00
	0,7	4	87500167-00	87502614-00	87502616-00	87502618-00	87502615-00	87502617-00	87502619-00
	1	6	87500169-00	87502620-00	87502622-00	87502624-00	87502621-00	87502623-00	87502625-00
	1	7	87500170-00	87502626-00	87502628-00	87502630-00	87502627-00	87502629-00	87502631-00
	1,5	8	87500171-00	87502632-00	87502634-00	87502636-00	87502633-00	87502635-00	87502637-00
	2	9	87500172-00	87502638-00	87502640-00	87502642-00	87502639-00	87502641-00	87502643-00
	2	10	87500173-00	87502644-00	87502646-00	87502648-00	87502645-00	87502647-00	87502649-00
	2	11	87500174-00	87502650-00	87502652-00	87502654-00	87502651-00	87502653-00	87502655-00
	2,5	12	87500175-00	87502656-00	87502658-00	87502660-00	87502657-00	87502659-00	87502661-00
	2,5	13	87500176-00	87502662-00	87502664-00	87502666-00	87502663-00	87502665-00	87502667-00
	3	14	87500177-00	87502668-00	87502670-00	87502672-00	87502669-00	87502671-00	87502673-00
	3	15	87500178-00	87502674-00	87502676-00	87502678-00	87502675-00	87502677-00	87502679-00
	3,5	17	87500179-00	-	-	-	87502683-00	87502684-00	87502685-00
	3,5	18	87500180-00	-	-	-	87502689-00	87502690-00	87502691-00
350	3,5	17	87500179-00	87502680-00	87502681-00	87502682-00	-	-	-
	3,5	18	87500180-00	87502686-00	87502687-00	87502688-00	-	-	-
	4	20	87500181-00	87502692-00	87502694-00	87502696-00	87502693-00	87502695-00	87502697-00
	4	22	87500182-00	87502698-00	87502700-00	87502702-00	87502699-00	87502701-00	87502703-00
	4,5	24	87500183-00	87502704-00	87502706-00	87502708-00	87502705-00	87502707-00	87502709-00
	5	26	87500184-00	87502710-00	87502712-00	87502714-00	87502711-00	87502713-00	87502715-00
	5	27	87500185-00	87502716-00	87502718-00	87502720-00	87502717-00	87502719-00	87502721-00
	5,5	29	87500186-00	-	-	-	87502722-00	87502723-00	87502724-00
	6	30	87500187-00	-	-	-	87502725-00	87502726-00	87502727-00
	6	31	87500188-00	-	-	-	87502728-00	87502729-00	87502730-00
450	7	32	87500189-00	-	-	-	87502731-00	87502732-00	87502733-00
	8	34	87500190-00	-	-	-	87502734-00	87502735-00	87502736-00

Modelo 4R5 IB - Com Painel

Série	Potência (cv)	Estágios	Motobomba Monofásica
			Código		Código	Painel
			22MO	25MO	44MO
360	0,5	2	87505522-00	87505524-00	87505526-00	CPDMO4
	0,7	3	87505528-00	87505530-00	87505532-00	CPDMO4
	0,7	4	87505534-00	87505536-00	87505538-00	CPDMO4
	1	6	87505540-00	87505542-00	87505544-00	CPDMO4
	1	7	87505546-00	87505548-00	87505550-00	CPDMO4
	1,5	8	87505552-00	87505554-00	87505556-00	CPDMO4
	2	9	87505558-00	87505560-00	87505562-00	CPDMO4
	2	10	87505564-00	87505566-00	87505568-00	CPDMO4
	2	11	87505570-00	87505572-00	87505574-00	CPDMO4
	2,5	12	87505576-00	87505578-00	87505580-00	CPDMO4
	2,5	13	87505582-00	87505584-00	87505586-00	CPDMO4
	3	14	87505588-00	87505590-00	87505592-00	CPDMO4
	3	15	87505594-00	87505596-00	87505598-00	CPDMO4
350	3,5	17	87505600-00	87505601-00	87505602-00	CPDMO4
	3,5	18	87505606-00	87505607-00	87505608-00	CPDMO4
	4	20	87505612-00	87505614-00	87505616-00	CPDMO4
	4	22	87505618-00	87505620-00	87505622-00	CPDMO4
	4,5	24	87505624-00	87505626-00	87505628-00	CPDMO4
	5	26	87505630-00	87505632-00	87505634-00	CPDMO4
	5	27	87505636-00	87505638-00	87505640-00	CPDMO4

Série	Potência (cv)	Estágios	Motobomba Trifásica
			Código	Código		Painel
			22TR	38TR	44TR
360	0,5	2	87505523-00	87505525-00	87505527-00	CPDT2
	0,7	3	87505529-00	87505531-00	87505533-00	CPDT2
	0,7	4	87505535-00	87505537-00	87505539-00	CPDT2
	1	6	87505541-00	87505543-00	87505545-00	CPDT2
	1	7	87505547-00	87505549-00	87505551-00	CPDT2
	1,5	8	87505553-00	87505555-00	87505557-00	CPDT2
	2	9	87505559-00	87505561-00	87505563-00	CPDT2
	2	10	87505565-00	87505567-00	87505569-00	CPDT2
	2	11	87505571-00	87505573-00	87505575-00	CPDT2
	2,5	12	87505577-00	87505579-00	87505581-00	CPDT2
	2,5	13	87505583-00	87505585-00	87505587-00	CPDT2
	3	14	87505589-00	87505591-00	87505593-00	CPDT2
	3	15	87505595-00	87505597-00	87505599-00	CPDT2
	3,5	17	87505603-00	87505604-00	87505605-00	CPDT2
	3,5	18	87505609-00	87505610-00	87505611-00	CPDT2
350	4	20	87505613-00	87505615-00	87505617-00	CPDT2
	4	22	87505619-00	87505621-00	87505623-00	CPDT2
	4,5	24	87505625-00	87505627-00	87505629-00	CPDT2
	5	26	87505631-00	87505633-00	87505635-00	CPDT2
	5	27	87505637-00	87505639-00	87505641-00	CPDT2
	5,5	29	87505642-00	87505643-00	87505644-00	CPDT2
	6	30	87505645-00	87505646-00	87505647-00	CPDT2
	6	31	87505648-00	87505649-00	87505650-00	CPDT2
450	7	32	87505651-00	87505652-00	87505653-00	CPDT2
	8	34	87505654-00	87505655-00	87505656-00	CPDT2

• Bombeador do modelo 4R5 IB é composto por: corpo de sucção, mancal intermediário, corpo da válvula de retenção e rotor de aço inox, difusor de tecnopolímero injetado.

Modelo 4R5 PA

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	1,5	2	3	4	5	6	6,5
			Altura Manométrica Total (m.c.a.)
4R5PA-03 360	0,5	3	31	28,5	28	25	22	17,5	13	10,5	15,7	4’’	1 1/2’’ BSP
4R5PA-04 360	0,7	4	41	37,5	36	32,5	27,5	22	16,5	13	15,9
4R5PA-06 360	1	6	63	58	56,5	51,5	45	36	28	23	18,3
4R5PA-07 360	1	7	73	67,5	65,5	59	51	42,5	32	27	18,8
4R5PA-09 360	1,5	9	96	89	86	78	68	55,5	44,5	35,5	21,4
4R5PA-10 360	2	10	106	98	96	86	75	61	48	40	25,5
4R5PA-12 360	2	12	127	117	114	103	91	76	57	48	25,8
4R5PA-14 360	2,5	14	147	135	132	120	104	85	64	53	26,3
4R5PA-15 360	3	15	158	146	142	129	112	92	70	59	31,7
4R5PA-17 360	3	17	179	166	161	147	128	105	78	68	32,2
* 4R5PA-18 XXX	3,5	18	189	176	171	156	137	112	83	71	32,4

• * Para sistemas trifásicos deve-se utilizar motor da série 360 e para monofásicos motor da série 350.

Modelo 4R5 IA

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0	1,5	2	3	4	5	6	6,5
			Altura Manométrica Total (m.c.a.)
4R5IA-03 360	0,5	3	31	28,5	28	25	22	17,5	13	10,5	15,7	4’’	1 1/2’’ BSP
4R5IA-04 360	0,7	4	41	37,5	36	32,5	27,5	22	16,5	13	15,9
4R5IA-06 360	1	6	63	58	56,5	51,5	45	36	28	23	18,3
4R5IA-07 360	1	7	73	67,5	65,5	59	51	42,5	32	27	18,8
4R5IA-09 360	1,5	9	96	89	86	78	68	55,5	44,5	35,5	21,4
4R5IA-10 360	2	10	106	98	96	86	75	61	48	40	25,5
4R5IA-12 360	2	12	127	117	114	103	91	76	57	48	25,8
4R5IA-14 360	2,5	14	147	135	132	120	104	85	64	53	26,3
4R5IA-15 360	3	15	158	146	142	129	112	92	70	59	31,7
4R5IA-17 360	3	17	179	166	161	147	128	105	78	68	32,2
* 4R5IA-18 XXX	3,5	18	189	176	171	156	137	112	83	71	32,4
* 4R5IA-20 XXX	3,5	20	210	196	191	172	151	123	92	76	33,8
4R5IA-22 350	4	22	229	215	208	189	163	134	101	84	36,6
4R5IA-24 350	4	24	249	234	226	205	176	145	110	92	37
4R5IA-26 350	4,5	26	259	253	245	224	192	156	119	100	37,5
4R5IA-27 350	5	27	281	266	257	235	202	164	126	104	41
4R5IA-29 350	5	29	303	285	276	252	215	175	135	114	41,6
4R5IA-30 350	5,5	30	313	294	283	258	222	182	138	117	41,7
4R5IA-32 350	6	32	335	316	305	277	240	198	150	127	42
4R5IA-34 450	8	34	361	344	333	297	260	214	166	140	50,4

• * Para sistemas trifásicos deve-se utilizar motor da série 360 e para monofásicos motor da série 350.

Modelo 4R5 IB

Modelo	Potência (cv)	Estágios	Características Hidráulicas								Peso (Kg)	Ø mínimo do Poço (pol.)	Ø Recalque
			Vazão (m³/h)
			0 1,5 2 3 4 5 6 6,5
			Altura Manométrica Total (m.c.a.)
4R5IB-02 360	0,5	2	22	20,5	19,5	17,5	15	12	8,5	7	15,6	4’’	1 1/2’’ BSP
4R5IB-03 360	0,7	3	32	30,5	29	26,5	22,5	17,5	12,5	10	15,9
4R5IB-04 360	0,7	4	43	40	38,5	34,5	29,5	23	16,5	13	16,2
4R5IB-06 360	1	6	67	62	60	54	47,5	37,5	28,5	22,5	18,9
4R5IB-07 360	1	7	78	72	70	63	55	44	33	26,5	19,2
4R5IB-08 360	1,5	8	90	84	82	75	64,5	51	39	31,5	21,7
4R5IB-09 360	2	9	101	94	91	84	73	57,5	44	36	25,8
4R5IB-10 360	2	10	112	104	101	92	80	63,5	48	39,5	26,1
4R5IB-11 360	2	11	122	113	110	100	87	70	53	44	26,3
4R5IB-12 360	2,5	12	132	122	119	109	94	74	56,5	46	26,7
4R5IB-13 360	2,5	13	143	132	128	116	101	81	61,5	49,5	26,9
4R5IB-14 360	3	14	155	144	139	127	112	90	69	55,5	32,5
4R5IB-15 360	3	15	165	153	148	136	119	96	73	59,5	32,7
* 4R5IB-17 XXX	3,5	17	188	173	167	152	133	108	81	66	33,3
* 4R5IB-18 XXX	3,5	18	200	183	178	161	140	115	87	71	33,6
4R5IB-20 350	4	20	222	204	198	179	155	127	98	81	37,6
4R5IB-22 350	4	22	242	224	218	196	170	137	107	89	38,1
4R5IB-24 350	4,5	24	264	245	238	212	187	149	116	95	38,6
4R5IB-26 350	5	26	287	266	258	232	201	163	125	102	42,5
4R5IB-27 350	5	27	298	276	268	241	208	169	131	107	42,7
4R5IB-29 350	5,5	29	319	294	287	257	224	181	140	112	43,2
4R5IB-30 350	6	30	331	306	298	267	233	190	146	119	43,6
4R5IB-31 350	6	31	343	316	307	277	238	195	152	124	43,9
4R5IB-32 450	7	32	359	335	325	293	254	209	164	134	52,1
4R5IB-34 450	8	34	380	354	345	311	269	222	176	143	52,8

• * Para sistemas trifásicos deve-se utilizar motor da série 360 e para monofásicos motor da série 350.
• Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
• Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
• É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
