Modelo 4R12
Modelo 4R12

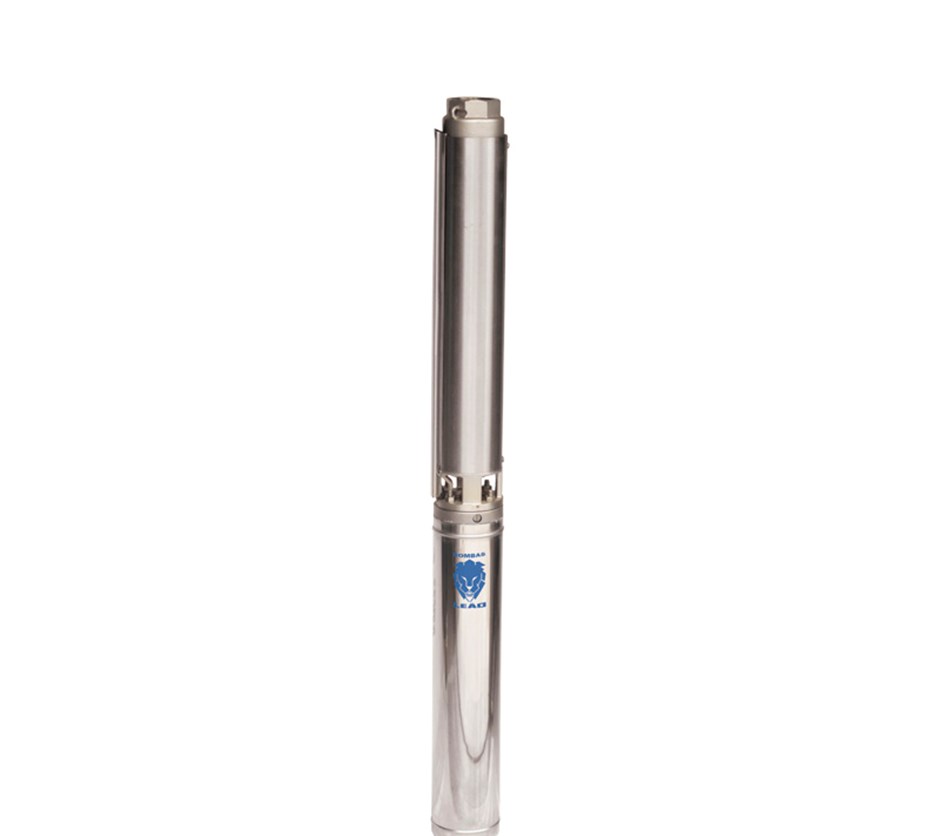

Motobombas Submersas 4"
Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
-
Aplicações Gerais
- Irrigação;
- Sistema de abastecimento municipal e civil;
- Industrial;
- Agrícola.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 4";
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo radial, com válvula de retenção incorporada no bocal de recalque e saída de 2" com rosca BSP;
- Motores elétricos submersíveis rebobináveis, 2 polos, 60 Hz, com grau de proteção IP-68, lubrificados a água;
- Vazão: 9 a 18 m³/h;
- Altura Manométrica: 4 a 96 m.c.a.
Importante
É importante seguir as recomendações de velocidade mínima de fluxo descritas abaixo, a fim de garantir o resfriamento adequado do motor:
Motor Potência Velocidade de Fluxo para refrigeração do motor (m/s) Número de partidas / hora Temperatura máxima de operação (ºC) 360 1,5 a 3cv 0,08 10 40 350 4 a 5,5cv 0,08 10 40 450 9cv 0,08 10 40 -
Modelo 4R12 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Monofásica Motobomba Trifásica Código Código Código 22MO 25MO 44MO 22TR 38TR 44TR 360 1,5 5 87600000-00 87600938-00 87600940-00 87600942-00 87600939-00 87600941-00 87600943-00 2 7 87600001-00 87600944-00 87600946-00 87600948-00 87600945-00 87600947-00 87600949-00 3 9 87600002-00 87600950-00 87600952-00 87600954-00 87600951-00 87600953-00 87600955-00 350 5 15 87600003-00 87600956-00 87600958-00 87600960-00 87600957-00 87600959-00 87600961-00 Modelo 4R12 - Com Painel
Série Potência
(cv)Estágios Motobomba Monofásica Código Código Painel 22MO 25MO 44MO 360 1,5 5 87601075-00 87601077-00 87601079-00 CPDM04 2 7 87601083-00 87601085-00 87601087-00 CPDM04 3 9 87601091-00 87601093-00 87601095-00 CPDM04 350 5 15 87601097-00 87601099-00 87601101-00 CPDM04 Série Potência
(cv)Estágios Motobomba Trifásica 22TR 38TR 44TR Painel Código Código Código 360 1,5 5 87601076-00 87601078-00 87601080-00 CPDT2 2 7 87601084-00 87601086-00 87601088-00 CPDT2 3 9 87601092-00 87601094-00 87601096-00 CPDT2 350 5 15 87601098-00 87601100-00 87601102-00 CPDT2 - 4R12: Coa válvula, corpo de estágio, corpo de sucção, eixo, acoplamento e proteção do cabo elétrico fabricados em aço inoxidável.
- Os difusores e rotores dos bombeadores em tecnopolímero injetado.
-
Modelo Potência
(cv)Estágios Características Hidráulicas Peso (Kg) Ø minimo do poço (pol.) Ø Recalque Vazão (m³/h) 0 9 10 12 14 16 18 Altura Manométrica Total (m.c.a.) 4R12-05 1,5 5 43 32,5 31 26 20 12 4 20,1 4" 2"BSP 4R12-07 2 7 59 44,5 42 35,5 27,5 17 6 23,1 4R12-09 3 9 76,5 58 55 46,5 35,5 23 8 29,2 4R12-15 5 15 127 96 91,5 78,5 62 42 19 41 - Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
