Modelo S400
Modelo S400
Motobombas Submersas 12"

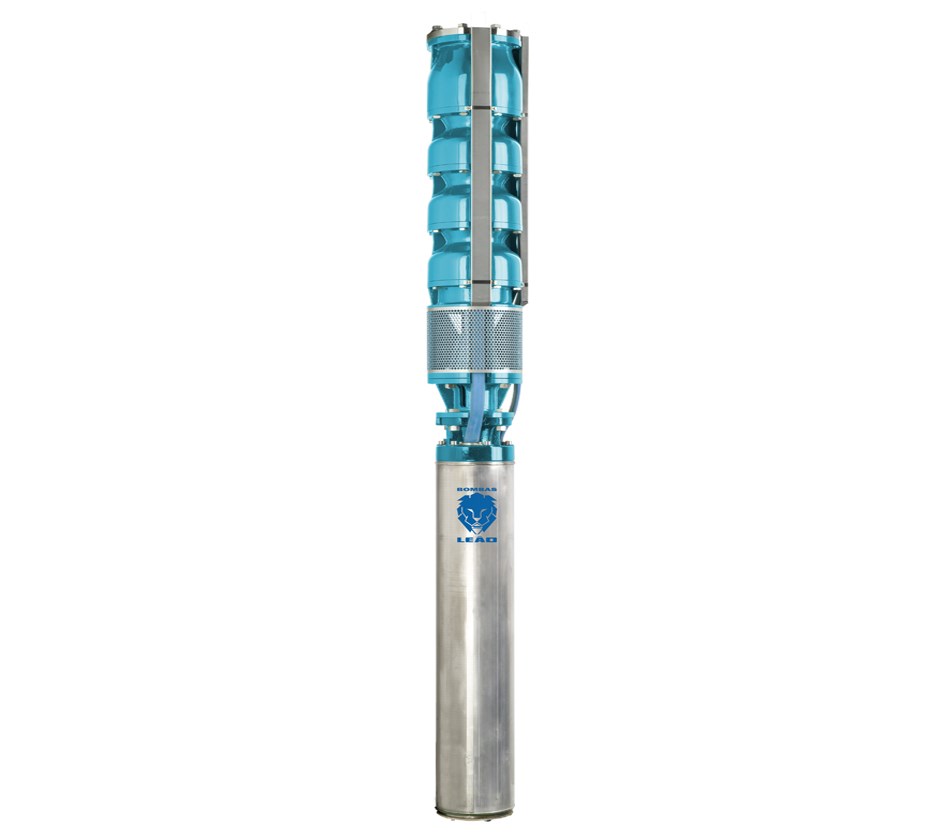

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
-
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são: irrigação, sistema de abastecimento municipal, civil, industrial e mineração.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 12”;
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente o que garantem a máxima confiabilidade do produto;
- Possui bocal de saída de 8” com rosca NPT, corpo da válvula, estágios e sucção de ferro fundido com proteção de Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox;
- Motor elétrico submersível rebobinável, trifásicos, 2 polos, 60 Hz, com grau de proteção IP68, lubrificados com emulsão atóxica a base de água;
- Temperatura máxima de operação: 30°C;
- Número máximo de partidas por hora: 5.
Importante
- É importante seguir as recomendações de velocidade mínima de fluxo descritas abaixo, a fim de garantir o resfriamento adequado do motor:
Motor Potência Velocidade de Fluxo para refrigeração do motor Temperatura máxima dos cabos (ºC) (m/s) PE2/PA 12" 300 a 450cv 0,5 30 -
Modelo S400 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Trifásica Código Código 44TR 66TR 920 300 3 87600918-00 87601065-00 87601066-00 340 3 87600919-00 87601067-00 87601068-00 450 4 87600920-00 87601069-00 87601070-00 - Bombeador do modelo S400 é composto por: corpo da válvula, estágios e sucção de ferro fundido com proteção
- Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox.
-
Modelo Pot.
(cv)Estágios Diâmetro
do
Recalque
(pol)Características Hidráulicas Peso
(Kg)ø
mínimo
do Poço
(pol.)ø
Recalque
(pol.)Vazão (m³/h) 0 210 240 270 300 330 360 390 420 450 480 510 540 Altura manométrica (m.c.a.) BB S400-3/12300 300 3 8 241,3 201,5 194,9 188 180,8 173,3 165,1 155,6 144,3 129,5 110 83,8 48,2 880 12" 8" NPT BB S400-3/12340 340 3 8 258,4 216,5 211,3 205 198,8 190,8 182,5 170,2 157 143,4 127 108 76 880 BB S400-4/12450 450 4 8 333,7 280,1 271,3 261,9 252,1 241,7 230,6 217,9 202,8 183,6 158,3 124,1 77,4 1024 - Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
-
