Modelo S300
Modelo S300
Motobombas Submersas 10"

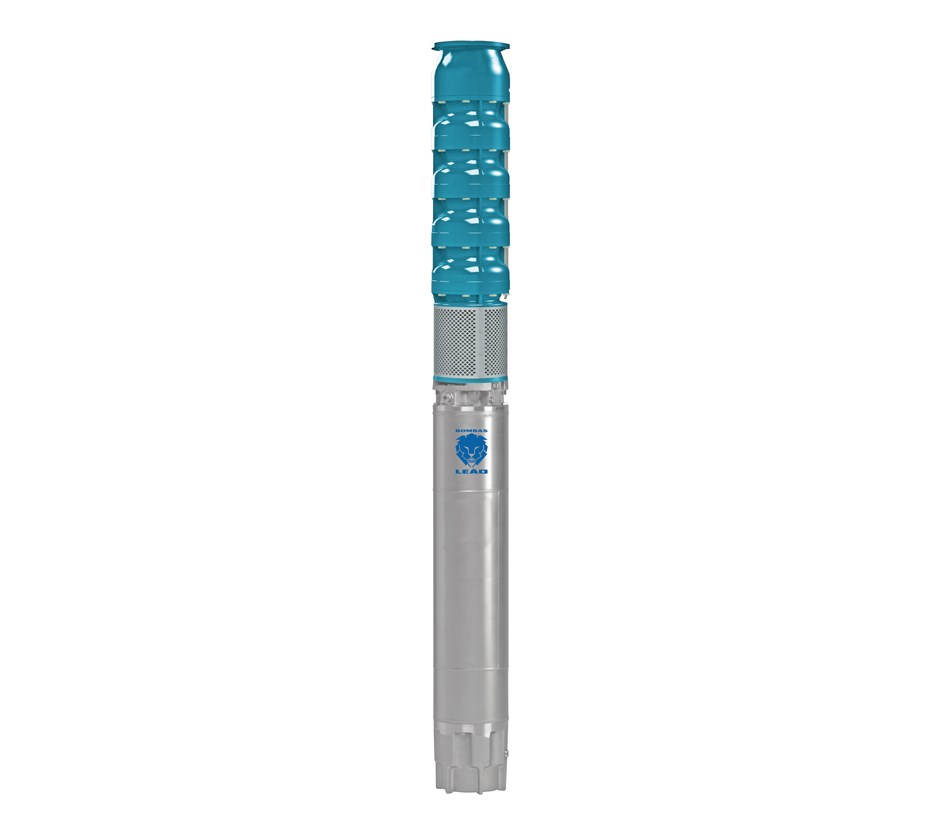

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
-
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são: irrigação, sistema de abastecimento municipal, civil, industrial e mineração.
Detalhes Técnicos
- Indicado para poços tubulares com diâmetro interno mínimo de 10”;
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente o que garantem a máxima confiabilidade do produto;
- Possui bocal de saída de 6” com rosca BSP, corpo da válvula, estágios e sucção de ferro fundido com proteção de Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox;
- Motor elétrico submersível rebobinável, trifásicos, 2 polos, 60 Hz, com grau de proteção IP68, lubrificados com emulsão atóxica a base de água;
- Temperatura máxima de operação: 45°C;
- Número máximo de partidas por hora: 10.
Importante
- É importante seguir as recomendações de velocidade mínima de fluxo descritas abaixo, a fim de garantir o resfriamento adequado do motor:
Motor Potência Velocidade de Fluxo para refrigeração do motor Temperatura máxima dos cabos (ºC) (m/s) PE2/PA 10" 200 a 250cv 0,5 45 -
Modelo S300 - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Trifásica Código Código 44TR 66TR 910 200 3 87600917-00 87601061-00 87601062-00 250 4 87600916-00 87601063-00 87601064-00 - Bombeador do modelo S300 é composto por: corpo da válvula, estágios e sucção de ferro fundido com proteção
- Cataforese, eixo, filtro de sucção e rotores fechados semiaxiais de aço inox.
-
Modelo Potência
(cv)Estágios Diâmetro
do
Recalque
(pol)Características Hidráulicas Peso
(Kg)ø
mínimo
do Poço
(pol.)ø
Recalque
(pol.)Vazão (m³/h) 0 120 180 210 240 270 300 330 360 390 420 456 Altura manométrica (m.c.a.) BB S300-3/10200 200 3 6 174,4 152,5 144,4 140,8 137,3 133,7 129,7 125,1 119,5 112,6 104 90,9 529 10" 6" BSP BB S300-4/10250 250 4 6 215,8 192,1 182,8 178,1 173,1 168,4 162,7 155,8 147,4 135,4 121,5 101,5 609 - Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
-
