Modelo S280R
Modelo S280R
Motobombas Submersas 10"

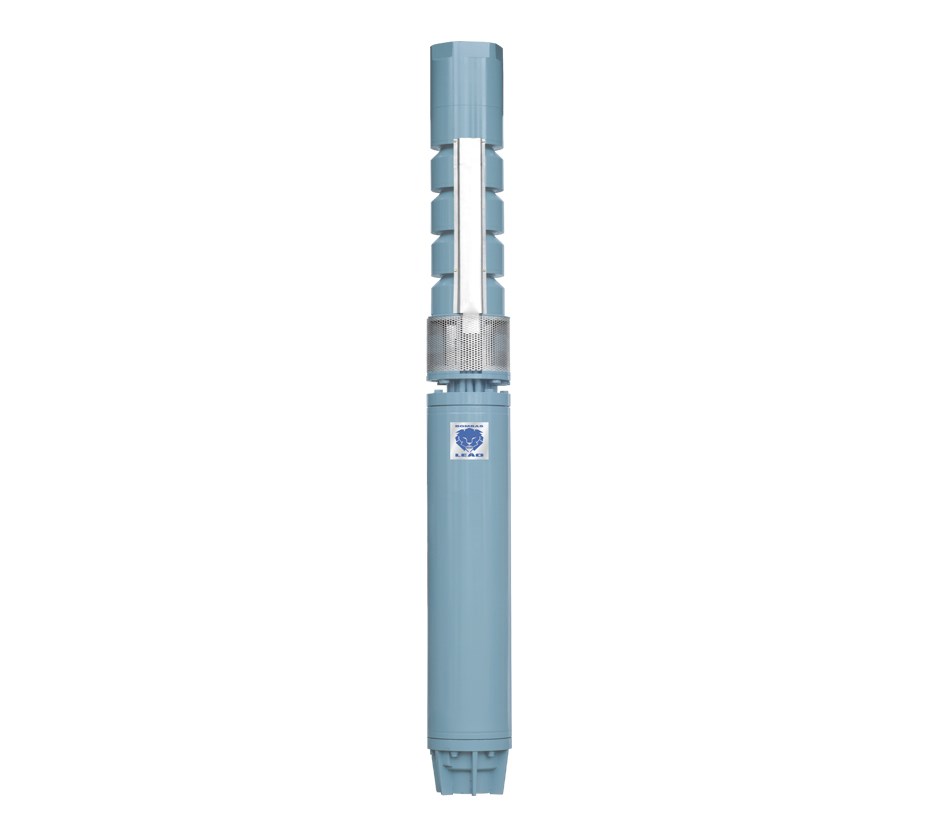

Motobomba submersa acoplada em motor elétrico lubrificado a água projetado para operar dentro d’água em grandes profundidades.
-
Aplicações Gerais
- Captação de água potável em poços profundos tubulares com diâmetro mínimo de 10”;
- Fornecimento de água para uso residencial, industrial e agrícola;
- Pressurização de rede hidráulica;
- Sistemas de abastecimento, irrigação e mineração;
- Reservatórios.
Detalhes Técnicos
- Acoplagem por sistema de chaveta;
- Rotor de fluxo semi-axial;
- Bocal de saída 6” com rosca BSP;
- Vazão: 230 a 350 m³/h;
- Altura Manométrica: 11,5 a 153 m.c.a.
-
Modelo S280R - Sem Painel
Série Potência
(cv)Estágios Bombeador Motobomba Trifásica Código Código 22TR 38TR 44TR 2238 760 37,5 1 87500411-00 87501031-00 87501032-00 87501033-00 87501030-00 403 75 2 87500412-00 - 87501035-00 87501036-00 87501034-00 901 115 3 87500413-00 - 87501037-00 87501038-00 - 150 4 87500414-00 - 87501039-00 87501040-00 - 185 5 87500415-00 - 87501041-00 87501042-00 - Modelo S280R - Com Painel
Série Potência
(cv)Estágios Motobomba Trifásica 22TR 38TR 44TR 2238 Painel Código Código Código 22TR 38TR 760 37,5 1 87507705-00 87507706-00 87507707-00 87507703-00 87507704-00 CCAS7 403 75 2 - 87507710-00 87507711-00 87507708-00 87507709-00 SSL 901 115 3 - 87507712-00 87507713-00 - - SSL 150 4 - 87507714-00 87507715-00 - - SSL 185 5 - 87507716-00 87507717-00 - - SSL - Bombeador do modelo S280R é composto por: corpo de sucção, corpo de estágio, corpo de pressão e corpo da válvula de retenção de ferro fundido, rotor de bronze e eixo de aço inox.
-
Modelo Potência
(cv)Estágios Características Hidráulicas Peso (Kg) Ø
mínimo
do Poço
(pol.)Ø
RecalqueVazão (m³/h) 0 230 240 260 280 300 340 350 Altura Manométrica Total (m.c.a.) S280R-01 760 37,5 1 45,5 27 26 24,5 22,5 20,5 14 11,5 191,9 10’’ 6’’ BSP S280R-02 403 75 2 92 59 58,5 56 53 49 38,5 35 288 S280R-03 901 115 3 134,5 93 92 89 84 78 64,5 61 437,5 S280R-04 901 150 4 180 123 122 120 113,5 107 90,5 86 521,5 S280R-05 901 185 5 223 153 152 149 141 131 111 104,5 575 - Dados hidráulicos conforme ISO 9906, anexo “A”, com motor de linha e frequência indicados. Para condições diferentes, consulte a Fábrica.
- Para obter altura manométrica total em m.c.a., não deixe de considerar as perdas de carga por atrito da instalação.
- É obrigatório e indispensável o aterramento de todo o sistema (motor elétrico, Control Box – quando for o caso, Quadro de Comando e Proteção, assim como todas as partes metálicas da instalação), conforme NBR 5410.
-
